相机成像系统三种形式

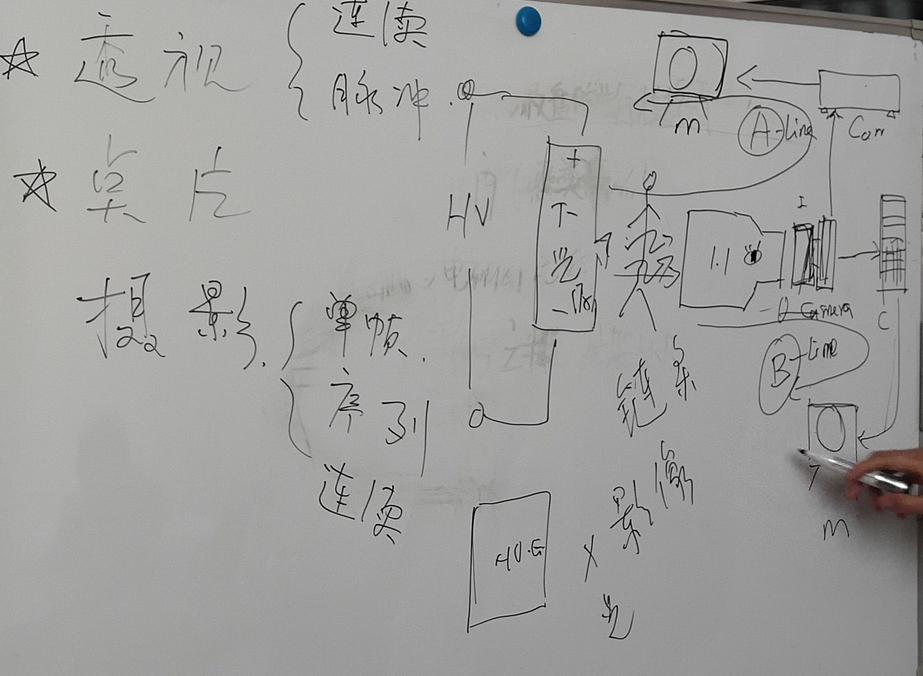

电视系统

高压发生器与相机实现的功能有三种

1透视(分为连续、脉冲模式)

2点片

3摄影/拍片(单帧,序列,连续三种模式)

相机与发生器之间可能有一个入口一个出口,国产相机一般只有一个入口

相机通过中控连接电脑

模拟相机--VIDEO信号--BNC接口

数字相机--Gige信号--网口/Gige接口(取代传统的cameralink/lvds/IEEC1394等传输方式)

以往模拟相机也可以通过带BNC接口的采集卡将数据转化为数字信号传输到PC上,通过工作站进一步处理。

整套高压发生器影增相机系统的联动方式有三种:

A相机-中控-监视器: 成本最低

B相机-PC(工作站)-监视器: 中控功能集成到PC上,不能脱机工作

C相机--中控--PC(工作站)-监视器:双保险,成本最高

电路通讯信号:

主要有两种:

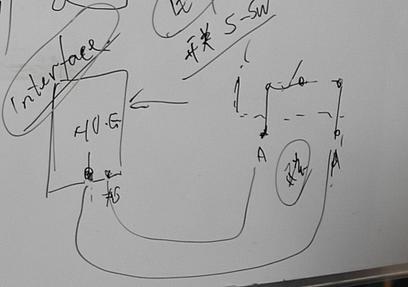

1.开关信号-S SWITCH, 不带电,是最简单的电路信号

以通电形成闭合回路来实现通讯目的

成像系统1

2.电平信号-signal level, 通过隔离光耦控制触发进行通信

通电后,电路由0V上升到峰值的触发为上沿触发;由峰值回落到0V为下沿触发。

因此无论触发方式是上沿或是下沿触发,控制信号与发生器不一致的时候,均可通过制作一个反相器来实现反转调整。

如果您对此还有什么不明白的地方欢迎致电:0536-8322186或15628738102!
