华鼎电子NK1410A型医用外置监视器是特别设计用于医用影像显示配套的高清晰灰度监视器。该系列监视器采用特殊的显示管和相关的图像信号处理技术,使显示影像具有较高的对比度、丰富的层次和细节。

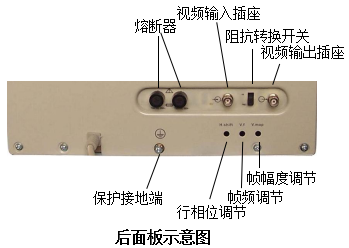

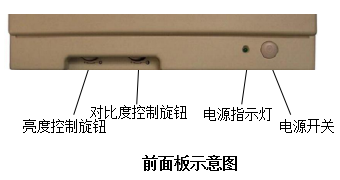

1、正、背面面板控制钮说明
2、安装、调试
1)将监视器放置于稳固的基座或推车上;
2)用“+”字螺丝刀将保护接地端子上的M4螺丝松开,将保护接地线的接线片固定于监视器的保护接地端子上并拧紧;
3)将系统的信号用75Ω电缆的BNC插头接入监视器的输入插座;
4)将监视器的电源插头插入标有~220V的单相网电源插座;
5)有输入阻抗选择开关的监视器,输入阻抗选择开关应置于“75Ω”位置;
6)通电源开关,并观察到电源指示灯呈绿色;
7)5分钟后,柔和、缓慢地调节“亮度”和“对比度”旋钮,使屏幕上出现图像并将图像调整到佳效果;
8)帧频、帧幅、帧中心、行相位微调电位器在出厂时已调整好,无特殊情况请勿调整,以免导致图像失真或扭曲;
9)有倒置功能的监视器,应在监视器断电状态下进行转换,以免灼伤显示管屏幕。
3、主要技术参数
供电电源 | |||||
电压 | AC220V±10% | ||||
频率 | 50±1Hz | ||||
屏幕尺寸 | 35 cm | ||||
扫描制式 | CCIR | 625/50 | 隔行扫描 | ||
E I A | 525/60 | 隔行扫描 | |||
视频输入 | |||||
接口类型 | BNC | 水平分辨率 | 中心≥1000 线 边缘≥800 线 | ||
输入阻抗 | 75Ω | ||||
输入视频信号幅度 | 0.5-2Vp-p | 幅形比 | 4:3 | ||
-3dB视频宽带 | A类 | ≥12.5MHz | 亮度鉴别等级 | ≥16 级 | |
光点直径 | A类 | ≤0.25mm | |||
大亮度 | A类 | ≥100cd/m² | |||
几何失真 | A类 | ≤3% | |||
非线性失真 | A类 | ≤5% | |||
电源功率 | ≤45VA | ||||
外形尺寸 | 32cm×30cm×30cm | ||||
重量 | 10 kg |
4、使用、操作
1)检查并确认系统已按正确方法连接。
2)阻抗选择开关,除外连监视器时置于“高阻”位置,其他均应置于“75Ω”位置。
3)先打开系统电源开关,再打开监视器电源开关。
4)开机预热5分钟后,适当调整亮度、对比度旋钮,直至获得满意的图像。
