今天给大家普及一下华鼎电子NK15C型CCD摄像机的产品知识
1、华鼎电子NK15C型CCD摄像机的命名原则:

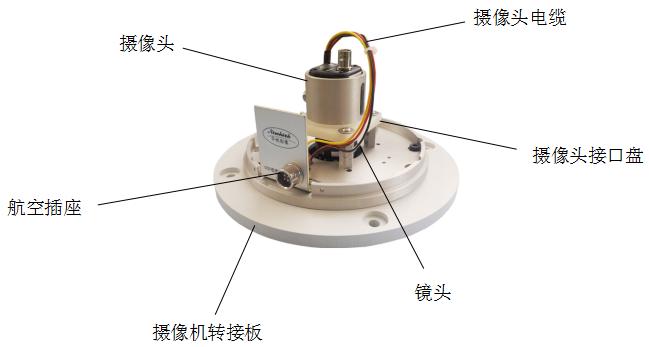

2、华鼎电子NK15C型CCD摄像机的整体结构及功能介绍:
摄像头:是实现相机功能的主要部件。摄像头上的感光原件将聚焦的光学影像转化为电子信号。
航空插座:通过视频线与中控盒连接。
摄像机转接板:与影像增强器的输出端的连接板。
镜头:将影像增强器反射出的图像聚焦成像,传递到摄像头中。
摄像头接口盘:固定摄像头和镜头。
摄像头电缆:起传输电子信号的作用。
3、华鼎电子NK15C型CCD摄像机的主要技术参数及工作原理:
1)主要技术参数:
扫描制式:625行、50场、隔行扫描、幅形比4:3或1:1
视频输出信号:1Vp-p(正向)
分辨率:≥800TVL(中心)
低可用照度:0.05 Lux(f =1.4)
信号/噪声比:≥48dB
亮度鉴别等级:≥8级
2)工作原理:
华鼎电子NK15C型CCD摄像机与不同型号的影像增强器(6″、9″、12″)配接后,可以组成不同用途的电视系统。
影像增强器发出的可见光影像通过镜头聚焦成像,镜头中有着很多的凹凸镜,它们折射的佳范围都是不一样的,可见光影像经过这多种折射,终聚焦为能够被摄像头好摄取的图像。 光学图像被摄像头中的感光元件摄取转化为电子信号,这些电子信号在电路系统中经过一系列的处理,终传输到中控盒或者显示器上。
注意:所有的工业镜头和医用镜头都是定焦镜头,只能够通过镜头上的调节旋钮或者光圈进行微调。(随意调节焦距容易失真、产生畸变)
看到这里,相信大家对华鼎电子NK15C型CCD摄像机并不陌生了吧,如果您有任何需求,请记得拨打0536-8322186或15628738102联系我们哟!
