华鼎电子中控盒连接说明

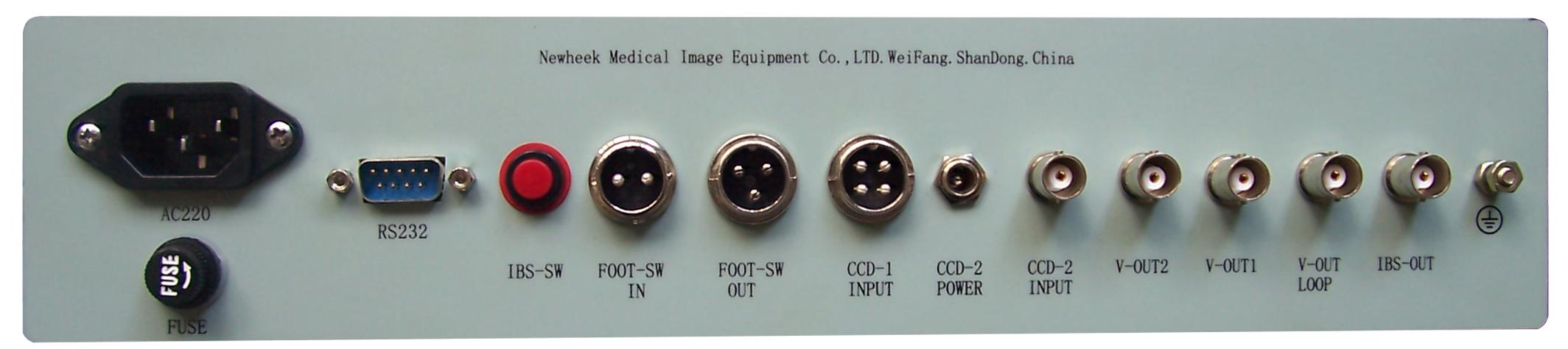

中控盒也叫医用CCD摄像机图像处理器，下面为大家介绍一下 NK2005/PRO4型中控盒的连接说明，如下图：

1.   ：接地端口。

2.IBS-OUT（IBS输出）：测量输出图像的亮度，转化为0～10V的电压信号输出。输出电压的范围、稳定点和灵敏度由软件调整。

3.V-OUT /LOOP（环出）：是视频输入经驱动、阻抗匹配后输出的视频信号。

4.V-OUT1（输出1）：用于观察活动图像和刚刚（末次）定帧的图像，以及保存的图像。

它还可以用来观察图像的左右翻转和上下翻转等处理，并且提供字符界面显示操作。

5.V-OUT2（输出2）：基本功能同输出1，但不提供字符界面显示操作。

6.CCD-1/INPUT（摄像机输入）：是整机信号的来源，其中CCD-1是综合输入端，对于部分使用单一电缆的CCD可以用此接口。CCD-2/POWER是摄像机电源端口，CCD-2/INPUT是摄像机视频输入，这两个端口主要是为了部分用户自行改进摄像机时使用。

7.FOOT-SW/OUT（继电器输出）：有一组常开接点供用户选用。当脚踏开关闭合时，其

闭合；脚踏开关松开时，它也放开。

8.FOOT-SW/1N（输入脚闸）：连接一个外部的脚踏板，控制图像状态的转变。当脚踏

开关闭合时，继电器触点闭合；当脚踏板放开时，继电器触点断开。脚闸踩下，监视器上原本冻结的图像放入到指定的帧存中，图像变为实时活动图像；脚闸抬起，监视器上图像冻结，为冻结的末帧。

9.AC220V（电源）：接入标准的交流220V电源。

10.FUSE（保险丝）：使用220 V1A保险丝。

  看完这些功能介绍后，大家对于中控盒的连接说明不陌生了吧，如果你对此还有任何疑问，记得拨打0536-8322186或13356723728 联系我们哟！
