组成拍片床的三大要素

  拍片床的床面浮动电磁制动，方便病人定位。可与X射线发生装置、摄片架等配套，对人体头部、胸部、腹部、四肢、骨骼等部位进行立位、卧位、侧位的普通摄影。

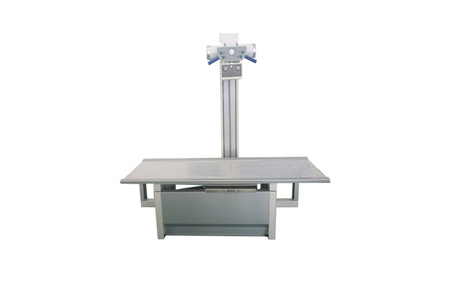

　　一、拍片床结构与总成

　　1）床面浮动脚踏开关        （2）床底座        （3） 床面板            （4）摄片器

　　（5） 立  柱                 （6）限束器        （7） 控制器            （8）球 管

　　（9）球管横臂                （10）固定销钉     （11）立柱旋转挡块

　　二、拍片床主要部件的结构、作用

　　（1）床面浮动脚踏开关：踩下脚闸微动开关时，床面即可动作，当调好床面位置，松开脚闸后锁止；

　　（2）床底座：支撑床面；

　　（3）床面板：用于患者躺卧；

　　（4）摄片架：用于放置胶片；

　　（5）立柱：用于支撑球管横臂、球管、限束器；

　　（6）限束器：调整曝光视野范围；

　　（7）控制器：控制立柱的上下左右运动；

　　（8）球管：用于曝光后出X射线；

　　（9）球管横臂：用于支撑球管、限束器；

　　（10）固定销钉：用于固定球管横臂轨道；

　   （11）立柱旋转挡块：用于控制立柱旋转。

　　三、拍片床电路说明

　　（1）开机：按下电源开关，指示灯亮，摄影床即通电开机；

　　（2）支臂上下运动：当按下控制器面板支臂上下移动开关，上下可自由运动。

　　（3）支臂旋转：当按下控制器面板支臂旋转开关，球管可自由旋转。

　　（4）立柱左右运动：当按下控制器立柱左右移动开关，立柱可左右移动。

　　（5）床面浮动：当踩下脚闸微动开关时，床面即可左右浮动，松开后锁止。
