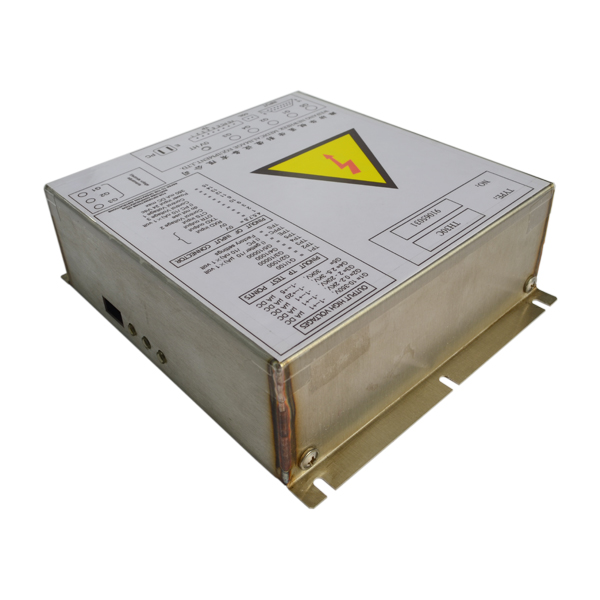

汤姆逊影像增强器使用的高压电源

作者：admin 发布时间：2019-10-22 15:19点击：

高压电源为影像增强器供压，高压电源是影像增强器的重要部分。

汤姆逊影像增强器使用的高压电源接线方法：

（1）HV接影像增强器的阳极用电位器HV可以调节。

（2）G4接影像增强器的泵电极,电压固定在3KV。

（3）G3接视野控制电极,有三种模式:常规模式为9",电压设定在3.2KV;模式1为6",电压设定在6.5KV;模式2为4",电压设定在10KV,G3用来调节影像增强器视野的大小,其中电位器G31调节9"图像,G32调节6"图像,G33调节4"图像.一般情况下已调好不需要调节。

（4）G2接第二聚焦电极,G2聚焦是用来调节影像增强器的图像清晰度.也有三种模式,常规模式为9",电压设定在650V,模式1为6",电压设定在580V,模式2为4",电压设定在720V.在透视条件下调节电位器G21调节9"时的图像清晰度.直到图像最清晰。

（5）G1接第一聚焦电极,用来调节图像边缘清晰度,一般不需要调节。
