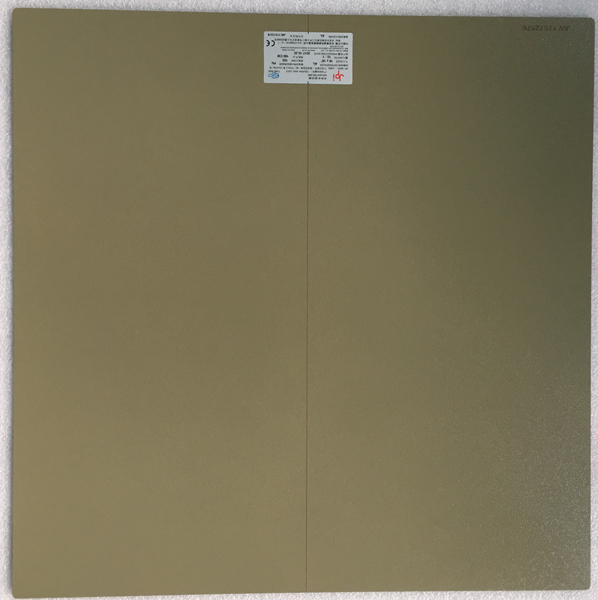

x射线滤线栅被安装在片盒或是平板探测器前方，以使大部分杂散X射线被滤除掉。只有一小部分杂散射线穿过。滤线栅的外观像是一块4〜8MM厚的平板。
固定滤线栅的内部结构由排列成焦点的许多细铅栅格组成。放置两个铅条并与穿透X射线的物质粘合在一起。填充物可以是木头，纸张或铝片。最后用薄铝包装向上和向下填充，形成筛网形式。从该截面的角度看，滤线栅引线的布置方向将收敛到一个点。从整个滤线栅上看，有一条汇合线。
根据此结构，不同规格的滤线栅参数如下：
1.焦距：从导线会聚线到栅板表面的垂直距离；
2.栅格比：又称栅比，是引线高度和引线间隙之比；
3.栅密度：单位距离范围内的导条数。
当前市场上出售的滤线栅通常为8：1 ，10：1 ，12：1，少数为6：1栅格。滤线栅密度通常为80-85线/英寸和100-103线/英寸。滤线栅的外部尺寸为6 x 8至15 x 37。
潍坊华鼎的滤线栅规格均可根据客户需求进行定制。可以满足大多数用户的不同需求。如果您需要此设备，请通过电话与我们联系！TEL：15628738102（微信同号）
