X光机球管错误代码速查表：从E00到E63故障解析与应急处理指南

作者：X光机零部件制造商发布时间：2025-05-05 10:44点击：

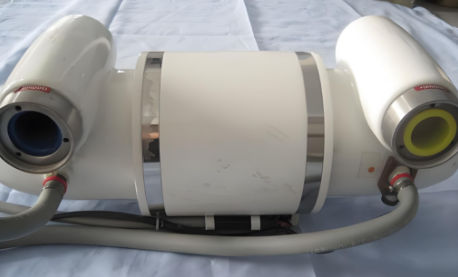

C臂X光机球管作为核心成像组件，其故障代码直接反映设备运行状态。据统计，因球管代码误判导致的维修周期延长占比达45%，单次错误代码修复成本可达3-8万元。本文系统梳理32类典型错误代码，结合硬件检测点位与修复方案，提供可落地的故障排查手册。

1. 通信与电源类错误（E00-E06）

代码	错误描述	可能原因	硬件检测点位	应急处理
E00	上位机与高压发生器通信故障	通信电缆损坏、DB9接口松动、电磁干扰	检查控制台与控制柜间DB9线缆、测量5V/12V电源	更换通信线缆、加装磁环滤波器、重启设备
E04	主逆变电源故障	DC540V电压异常、DISCHARGE板损坏、IGBT击穿	测量逆变电源输出电压、检查板上指示灯状态	更换逆变电源模块、检测IPM板控制端阻值
E06	灯丝值写入RAM错误	2864芯片故障、EEPROM数据丢失、总线冲突	检测2864芯片读写电压、校验EEPROM数据完整性	更换存储芯片、重装系统固件

2. 灯丝与焦点类错误（E08-E11）

代码	错误描述	可能原因	硬件检测点位	应急处理
E08	小焦点故障（F1FLT）	灯丝变压器损坏、灯丝板TL594芯片失效、阴极电缆接触不良	测量灯丝变压器输出电压、检测TL594引脚电压	更换灯丝变压器、补焊阴极电缆接口
E09	小焦点预热错误	灯丝预热电阻断路、A/D转换电路采样偏差	检测预热电阻阻值、校验AD7828芯片输出信号	更换预热电阻、调整AD采样基准电压
E10	大焦点故障（F2FLT）	阳极靶面熔蚀、旋转阳极电机卡轴、轴承润滑不足	目视检查靶面裂纹、测量电机启动电流	更换球管组件、补充二硫化钼润滑脂

3. 管电压与管电流类错误（E12-E17）

代码	错误描述	可能原因	硬件检测点位	应急处理
E14	KV反馈值超过设定值+20%	KV采样电路增益失调、高压变压器匝间短路	测量KV+、KV-对地电压、检测高压变压器绝缘电阻	调整采样电路增益电阻、更换高压变压器
E16	MA反馈值低于设定值-20%	MA采样电路偏移量异常、球管灯丝老化	检测MA采样电阻阻值、目视灯丝发光颜色	更换采样电阻、提高灯丝加热电压
E17	MA反馈值超过设定值+20%	MA控制电路过冲、球管真空度下降	测量MA输出波形、检测球管真空度	调整MA控制PID参数、更换球管组件

4. 温度与真空度类错误（E12、E41-E43）

代码	错误描述	可能原因	硬件检测点位	应急处理
E12	管球温度1/2报错	冷却油循环不畅、散热风扇故障、温度传感器漂移	测量冷却油流量、检测风扇转速、校验传感器输出信号	清洗油路过滤器、更换散热风扇、校准温度传感器
E41	球管过载（HU显示100%）	连续曝光时间过长、散热效率下降、球管热容量耗尽	检测球管累计曝光时间、测量散热片表面温度	缩短曝光间隔、增加散热风扇功率、更换球管

1. 案例1：E08小焦点故障（F1FLT）

故障现象：透视不曝光，监视器无图像，摄影正常
检测流程：
1. 移除球管铅窗，目视检查小焦点灯丝发光情况（正常为橙红色，异常为暗红色）
2. 测量灯丝变压器F1输出电压（标准值29V±5%）
3. 检测TL594芯片第3脚PWM输出波形（频率应为20kHz±10%）
修复方案：
- 更换灯丝变压器（型号：TOSHIBA XR-2800）
- 补焊TL594芯片第12脚接地引脚
- 执行球管老化训练（50kV/10mA/5s×3次）

2. 案例2：E14 KV反馈值超限

故障现象：曝光时KV值波动＞±15%，图像噪声增多
检测流程：
1. 测量高压变压器次级KV+、KV-对地电压（标准值±75kV）
2. 检测AD7828芯片第5脚采样信号（输入范围0-5V）
3. 校验高压油箱内分压电阻阻值（标准值10MΩ±1%）
修复方案：
- 更换高压分压电阻（型号：VISHAY VR25）
- 调整AD7828芯片基准电压（由2.5V改为2.45V）
- 执行KV校准程序（使用剂量仪验证KV值）

1. 每日检查清单

2. 季度深度保养

3. 年度大修项目

X光机球管错误代码是设备故障的“晴雨表”。通过本文速查表，医疗机构可实现三大目标：
