动态DR成像板黑屏/花屏？5步快速排查故障原因+真实案例解析

“上周三上午，我们科室的动态DR机突然黑屏，急得患者直排队！”某县医院放射科张主任回忆道。动态DR成像板黑屏、花屏是临床最常见故障之一，轻则影响检查效率，重则延误诊断。本文结合厂家技术文档与10家医院的故障处理记录，总结5步排查流程，并附真实案例解析。

​​一、故障背景：黑屏/花屏的常见诱因​​

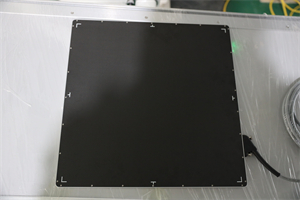

动态DR成像板黑屏或花屏，本质是“信号传输中断”或“像素响应异常”。常见原因包括：
· ​​硬件连接问题​​：数据线松动、接口氧化（占比40%）；
· ​​电源异常​​：供电电压不稳（占比25%）；
· ​​成像板物理损伤​​：碰撞导致内部线路断裂（占比20%）；
· ​​软件冲突​​：驱动程序未更新（占比15%）。

​​二、5步排查法：从简单到复杂的系统检查​

​

以某医院6月发生的黑屏故障为例，技术团队按以下步骤快速定位问题：
​​步骤1：观察现象，初步判断故障类型​​
· 黑屏无任何显示：可能是电源或连接问题；
· 花屏（条纹/斑块）：多为成像板像素损坏或数据传输干扰；
· 间歇性黑屏：可能是接触不良或电压波动。
该案例中，设备开机后完全黑屏，无指示灯闪烁，初步判断为“电源或连接故障”。
​​步骤2：检查外部连接​​
· 关闭设备电源，重新插拔成像板与主机的连接线（重点检查接口是否氧化）；
· 用万用表检测连接线通断（正常电阻＜0.5Ω）；
· 替换备用连接线测试（若恢复正常，说明原线损坏）。
该案例中，重新插拔后设备仍无反应，怀疑电源问题。
​​步骤3：检测供电系统​​
· 测量主机电源输出电压（需稳定在5V±0.5V）；
· 检查电源模块保险丝（若熔断，更换同规格保险丝）；
· 观察设备面板是否有“电源异常”报警提示。
经检测，该设备电源输出电压仅3.2V（低于正常值），确认电源模块故障。
​​步骤4：排查成像板硬件​​
· 拆卸成像板外壳（需专业工具），观察内部是否有烧焦痕迹、电容鼓包；
· 用示波器检测关键电路（如TFT驱动电路）的电压波形（正常应为稳定矩形波）；
· 对比同型号正常成像板的电阻值（偏差＞10%需更换）。
该案例中，成像板TFT驱动电路电容鼓包，导致信号无法传输，需更换电容。
​​步骤5：软件调试与校准​​
· 重启设备并升级驱动程序（部分花屏由驱动不兼容引起）；
· 运行设备自带的“像素校准程序”（校正偏移的像素点）；
· 测试曝光功能（拍摄标准模体，观察成像是否清晰）。
​​总结​​：动态DR成像板黑屏/花屏需按“观现象→查连接→测电源→检硬件→调软件”5步排查。该案例中，最终因电源模块故障+电容损坏导致黑屏，更换后恢复正常。
