不同型号C臂滤线栅怎么安装？通用步骤分享

作者：潍坊华鼎电子技术发布时间：2025-10-23 15:05点击：

　　面对不同型号的 C 臂滤线栅，很多人会犯难：小型 C 臂和大型血管造影 C 臂的滤线栅，安装方法是不是完全不一样？其实不用慌，虽然不同型号在固定方式、尺寸上有差异，但核心安装逻辑是相通的，掌握通用步骤，再结合型号特点调整，就能轻松应对。

　　一、安装前：做好 3 项通用准备，适配所有型号

　　确认 “型号匹配” 是前提：不管是迈瑞 M9、飞利浦 Allura，还是国产小型 C 臂，第一步都要核对滤线栅型号与 C 臂设备的适配性。可以查看滤线栅包装上的 “适配设备型号” 标注，或对照 C 臂设备说明书的 “推荐配件清单”，比如小型 C 臂（50mA）通常适配有效尺寸 20cm×24cm 的滤线栅，大型血管造影 C 臂多适配 35cm×43cm 的滤线栅，型号不对再怎么装都用不了。

　　断电 + 安全防护不能少：所有型号的 C 臂设备，安装前都必须关闭总电源、拔掉插头，防止安装时误触操作杆导致设备移动，引发碰撞风险。同时建议准备干净的软布和棉质手套，软布用来清洁接触面，手套能避免手上油污污染滤线栅表面，也能防滑，减少滤线栅掉落损坏的可能。

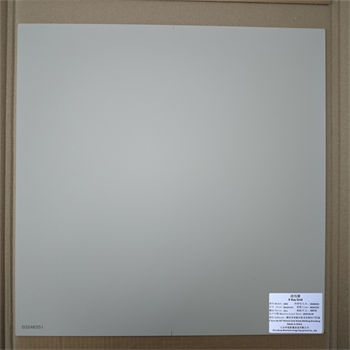

　　检查滤线栅与配件：拆开包装后，先观察滤线栅外观 —— 不管是卡扣式还是螺丝固定式，表面都不能有划痕、变形，铅栅条排列要整齐（对着光线看无明显偏移）。再清点配件：螺丝固定式通常配 4-6 颗专用螺丝 + 防滑垫片，卡扣式会配卡簧或定位销，缺配件时别强行安装，联系供应商补发，避免安装不牢固。

　　二、通用安装步骤：4 步走，适配多数型号

　　清洁接触面，去除杂质：用软布蘸纯净水，擦拭 C 臂设备的安装位置（小型 C 臂多在探测器上方，大型 C 臂在影像增强器前方）和滤线栅的背面。注意不要用酒精、清洁剂等，会损坏滤线栅表面的防护涂层。擦完后等表面完全晾干，防止安装后有潮气导致配件生锈。

　　精准定位，对齐中心：将滤线栅轻轻放在安装位置，找到设备上的定位标记 —— 有的是圆形凹槽，有的是激光刻线，对准标记后，确保滤线栅的 “中心线” 与 C 臂成像的 “中心区域” 重合。比如安装大型 C 臂滤线栅时，可打开设备的定位激光，看激光线是否穿过滤线栅中心；小型 C 臂则可通过设备外壳的刻度线对齐，偏移不超过 2 毫米，否则会影响成像。

　　固定方式：按型号选对应操作：这一步是不同型号的主要差异点，但都有通用注意事项：

　　螺丝固定式（常见于大型 C 臂）：将螺丝穿过滤线栅的安装孔，轻轻拧入设备螺孔，先把所有螺丝拧到 “半紧” 状态，用直尺靠在滤线栅边缘，检查是否平整（无明显缝隙），调整好后再逐个拧紧，力度以螺丝不晃动为宜，别拧太猛，避免滤线栅变形。

　　卡扣式（常见于小型 C 臂）：对准设备上的卡扣槽，双手均匀用力按压滤线栅边缘，听到 “咔嗒” 声说明卡紧，不要用蛮力掰卡扣，也不要只压一边，防止卡扣断裂或滤线栅倾斜。

　　安装后测试：所有型号通用：固定好后，先手动轻轻晃动滤线栅，确认无松动；再启动 C 臂设备，让机械臂缓慢上下、左右移动一圈，观察滤线栅是否与设备其他部件碰撞；最后拍一张测试影像（可用专用测试体模或简单物体），查看影像是否清晰、有无条纹，有问题就重新检查定位和固定。

　　三、不同型号的特殊注意点

　　小型 C 臂滤线栅：体积小、重量轻，安装时注意不要用力捏边缘，避免变形；部分小型 C 臂的滤线栅有 “正反面” 区分（表面会标 “UP” 字样），要按标识安装，装反会影响防散射效果。

　　大型血管造影 C 臂滤线栅：尺寸大、重量重，建议两人配合安装，一人扶稳滤线栅，一人固定，避免单人安装时因重量过大导致滤线栅掉落；固定螺丝要选厂家配套的，不要用普通螺丝，防止强度不够导致松动。

　　其实不管什么型号的 C 臂滤线栅，安装核心都是 “精准定位、稳定固定、安装后测试”。掌握通用步骤，再结合具体型号的小细节调整，就能顺利完成安装，不用再为型号差异犯愁。如果遇到不确定的地方，查设备说明书或联系厂家技术人员，比自己摸索更靠谱。
