便携式X光机滤线栅放置在哪里？便携设备适配位置

作者：潍坊华鼎电子技术发布时间：2025-11-17 10:12点击：

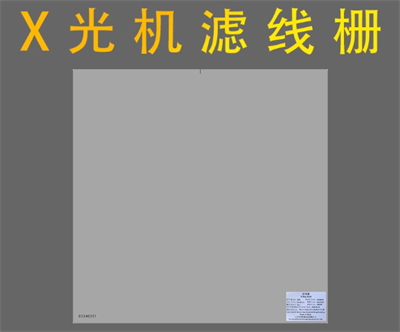

用过便携式 X 光机的朋友都知道，这类设备讲究 “轻便 + 灵活”，滤线栅的放置位置也围绕这两点设计，核心适配位置就 2 个，户外使用时记准了特别方便：

第一个是 “探测器前端的外置托盘 / 卡槽”—— 多数便携机会配一个轻便的滤线栅托盘，不用时能折叠，用的时候扣在探测器前面就行，不用复杂安装；

第二个是 “可吸附式支架”—— 针对无托盘的老款便携机，会配带磁铁或魔术贴的滤线栅支架，直接贴在探测器表面，几秒就能固定好。

之所以选这两个位置，一是因为便携机多在户外、病房等非固定场景使用，滤线栅必须 “易装易拆”；二是要保证滤线栅在射线路径上（X 光管→被检物→探测器之间），才能过滤散射线，不然拍出来的影像会模糊，影响判断，这是便携机使用的关键原则。

便携式 X 光机常用来急诊出诊、兽医上门、户外工业检测，不同场景下的放置细节会有点差异，但都很简单，这些都是一线使用者常遇到的情况：

急诊用的便携机，滤线栅多配 “折叠式托盘”，放置步骤就 3 步，1 分钟就能搞定：

第一步，把便携机的探测器放在患者身下（比如拍骨盆时垫在臀部下方）；第二步，展开滤线栅托盘，对准探测器边缘的卡扣扣紧，托盘会自动定位，不用调方向；第三步，确认滤线栅正面（有 “UP” 标识的一面）朝向 X 光管，然后让患者轻轻压住托盘边缘，避免拍片时移位。

比如急诊给卧床老人拍胸部片，护士不用搬设备，就靠这个折叠托盘，在病房狭小空间里也能快速装好滤线栅，而且托盘很轻（不到 500 克），不会增加患者负担，这是医院急诊室天天用的方法。

兽医用的便携机，滤线栅多配 “可调节支架”，因为动物体位难固定，支架能灵活调整角度，放置时注意两点：

一是支架要固定在 “地面 / 操作台 + 探测器” 之间，比如给牛拍腿部片时，先把探测器放在地上，再把滤线栅支架架在探测器上，调整高度让滤线栅离地面 30-50cm（刚好是动物腿部的高度）；二是用支架上的螺丝锁死角度，避免动物乱动时支架倾斜，导致滤线栅偏移。

这种支架特别适合户外使用，哪怕在农场的泥土地上，也能靠支架的防滑垫固定，不会打滑，兽医上门服务时基本都这么用，能保证宠物骨骼影像清晰，方便判断是否骨折。

工业用的便携机，滤线栅多配 “磁吸式支架”，因为要检测的工件（比如钢管、金属部件）多是铁制的，支架能直接吸在工件上，放置时重点注意：

先把滤线栅卡在磁吸支架上，然后把支架吸在工件需要检测的部位旁边，确保滤线栅在 “X 光管→工件→探测器” 的中间；比如检测户外管道焊缝时，支架能吸在管道外壁，滤线栅刚好对准焊缝位置，不用人扶着，操作人员能专心调整 X 光机角度，这在电力、化工的户外检修中很常见。

便携机在户外用，环境复杂，这 3 个错误很多人都犯过，避开了能少走很多弯路：

户外阳光强，容易看不清滤线栅的正反面标识，导致装反。装之前一定要用手摸一下，滤线栅正面（朝向 X 光管的一面）会有细微的凸起条纹，反面是平滑的；或者看边缘的小字标识，哪怕光线暗，用手机手电筒照一下就能看到，装反了拍出来的片子会有很多平行黑线，根本没法用。

在户外泥地、坡地上用便携机，探测器容易倾斜，导致滤线栅也跟着歪。正确的做法是先找块平整的石头或木板垫在探测器下面，让探测器水平，再装滤线栅；如果实在找不到平整的地方，就用支架上的水平泡（多数支架都带）校准，确保滤线栅与地面平行，不然射线穿过时会有偏差，影像边缘会模糊。

户外移动设备时，很多人会把滤线栅随手放在设备上，容易掉下来摔坏。正确的做法是用便携机自带的滤线栅收纳袋（多数机型会配）装好，挂在设备手柄上，既安全又方便取用，工业检测和兽医上门时都这么做，能保护滤线栅，避免频繁更换。

其实便携式 X 光机的滤线栅放置一点都不复杂，总结下来就是 “3 个易”：易安装（托盘 / 支架几秒搞定）、易调整（适应不同场景）、易携带（轻便不占地），只要根据医疗、兽医、工业的场景选对支架，再避开装反、倾斜、摔落这 3 个坑，户外使用时就能轻松装好滤线栅，保证影像清晰。
