滤线栅放置在哪里不会出错？标准安装位置参考

作者：潍坊华鼎电子技术 发布时间：2025-11-17 10:40点击：

一、先给通用标准：不管啥设备，滤线栅放这都不会错

很多刚接触滤线栅的朋友（比如放射科新手、工业检测操作员），总怕放错位置导致设备报错或影像模糊，其实有个通用标准位置，记住了基本不会出错：
滤线栅必须放在 “X 光管与探测器之间，且紧贴探测器”—— 简单说，就是 X 射线从管子里射出来后，要先穿过滤线栅，再到被检物（人体、工件），最后到达探测器；而且滤线栅要紧紧贴住探测器表面，中间不能留空隙，这是所有 X 光设备滤线栅安装的 “黄金法则”。
为啥要这样放？因为滤线栅的作用是过滤 “散射线”，这些射线是被检物吸收射线后产生的，会朝着各个方向扩散，只有紧贴探测器，才能挡住散射线进入探测器，要是放偏了或离太远，散射线还是会干扰成像，甚至导致设备报 “影像异常” 错误，这是行业内公认的标准逻辑。

二、不同设备的标准安装位置：照着做就不会错

虽然通用标准一致，但 X 光设备分医用、工业、便携等不同类型，具体安装位置有细微差异，这些都是设备手册里明确标注的标准，照着做就行：

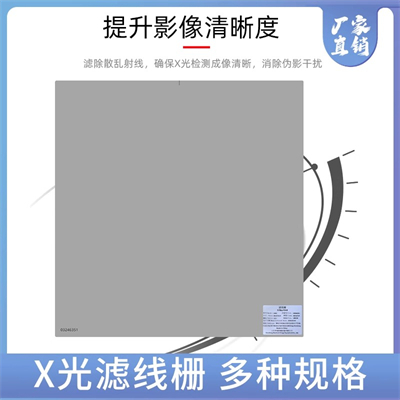

滤线栅

1. 医用 X 光机（DR、胃肠机、牙科机）

医用设备的滤线栅标准位置很固定，基本不用自己找：
  • DR 设备：标准位置在 “探测器内置卡槽”，出厂时就预装好了，比如医院门诊的 DR，打开探测器盖能看到表面的金属网，那就是标准位置，不用动；要是报错 “滤线栅未就位”，大概率是卡槽松动，按设备提示重启校准就行，不用拆下来重装。
  • 牙科 X 光机：标准位置在 “牙片探测器的前端支架”，比如拍智齿片时，把滤线栅卡在支架上，再把支架对准牙齿，确保滤线栅紧贴探测器，这样拍出来的牙片不会有模糊阴影，这是牙科诊所的标准操作。

2. 工业 X 光机（检测铸件、管道的设备）

工业设备的滤线栅标准位置分两种，都有明确标识：
  • 固定式工业 X 光机：标准位置在 “检测平台下方的滤线栅轨道”，轨道上有刻度，把滤线栅对准 “0” 刻度，再用螺丝固定，就能保证和探测器中心对齐，比如检测铸件时，按这个标准放，不会出现 “一边清晰一边模糊” 的情况。
  • 便携式工业 X 光机：标准位置在 “探测器自带的磁吸支架”，支架上有 “栅格对齐线”，把滤线栅的中心线对准这条线，吸紧就行，户外检测管道时，按这个标准放，设备不会报 “射线偏移” 错误。

3. 宠物 X 光机（给猫狗、家畜拍片的设备）

宠物设备的滤线栅标准位置也有明确规范：
  • 宠物医院的固定式 X 光机：标准位置在 “摄影台下方的电动卡槽”，操作屏上有 “滤线栅复位” 按钮，按一下就能自动回到标准位置，比如给狗拍脊柱片时，不用手动调，复位后直接拍，不会出错。
  • 上门用的便携宠物 X 光机：标准位置在 “折叠支架的限位槽”，槽里有橡胶垫，把滤线栅卡进去，垫会固定住位置，给牛拍乳房片时，按这个标准放，滤线栅不会移位，设备也不会报错。

三、3 个 “标准验证方法”：放好后检查一下，确保不出错

哪怕按标准位置放了，也建议检查一下，这 3 个验证方法简单有效，都是一线使用者常用的：
  1. 看标识：所有滤线栅都有 “正面标识”（比如印着 “UP”“FRONT” 或品牌 logo），标准安装时必须让正面朝向 X 光管，要是反了，设备可能报 “滤线栅方向错误”，或者拍出来的影像有平行黑线，翻过来就行。
  1. 拍测试片：放好后拍一张空白测试片（不放被检物），要是影像均匀，没有不规则黑影、条纹，说明位置正确；要是有异常，大概率是没对准中心，按设备提示调整滤线栅位置，再拍一次，直到影像正常。
  1. 查设备提示：现在的 X 光设备都有 “滤线栅检测功能”，放好后启动这个功能，设备会自动检测位置是否正确，要是屏幕显示 “就绪”，就说明没问题；要是显示 “未检测到滤线栅” 或 “位置偏移”，按提示调整卡槽或支架就行。

四、最容易偏离标准的 2 个情况，避开就好

很多人放错位置，不是不知道标准，而是忽略了这两个细节，避开就能少出错：
  1. 别为了 “省事” 省略固定步骤：比如便携式设备的滤线栅，标准要求卡紧在支架上，有些人为了快，没卡到位，拍片时滤线栅移位，设备报错。正确的做法是按标准步骤固定，哪怕多花 10 秒，也比重拍省事。
  1. 别用 “非标准支架”：有些人为了省钱，用自制的支架放滤线栅，结果支架不匹配，滤线栅位置偏离标准，设备报错。一定要用设备原厂配套的支架，按标准位置放，不会出问题。

五、总结：记住 “1 个通用标准 + 设备适配 + 验证检查”

其实滤线栅放置不用怕出错，核心就是 “1 个通用标准（X 光管与探测器之间，紧贴探测器）+ 按设备类型找具体标准位置 + 放好后验证检查”。只要按这个流程来，不管是医用、工业还是宠物设备，都能正确安装，设备不会报错，影像也清晰。
