宠物X光机滤线栅的作用是啥？兽医设备功能解析

一、你了解宠物 X 光检查吗？

在宠物医院里，常常能看到这样的场景：一位经验丰富的兽医，小心翼翼地将一只生病的宠物安置在一台仪器下，神情专注地操作着各种按钮。这台仪器，就是宠物 X 光机，它在宠物医疗中可是个 “大明星”，发挥着不可或缺的作用。

当宠物遭遇意外骨折、身体不适，又或者需要进行健康体检时，X 光检查是兽医获取宠物身体内部信息的重要手段。通过 X 光机，兽医可以清晰地看到宠物骨骼的状况，是否有骨折、骨裂；也能观察到内脏器官的形态，判断是否存在病变。比如在宠物因车祸受伤后，通过 X 光检查，就能快速确定骨骼受伤的程度，为后续的治疗方案提供关键依据。

然而，你知道吗？在宠物 X 光机这个 “大功臣” 里，有一个部件默默发挥着至关重要的作用，它就是滤线栅。也许你对它还比较陌生，接下来，就让我们一起揭开滤线栅神秘的面纱，看看它在宠物 X 光检查中到底有着怎样的神奇功效。

二、滤线栅究竟是什么？

滤线栅，别看它名字陌生，其实它可是宠物 X 光机里的一个关键 “小助手”，在获取高质量宠物 X 光影像的过程中，发挥着不可或缺的作用。简单来说，滤线栅是一种特殊的装置，就像是一个精心设计的 “小筛子”，专门用来筛选 X 射线。

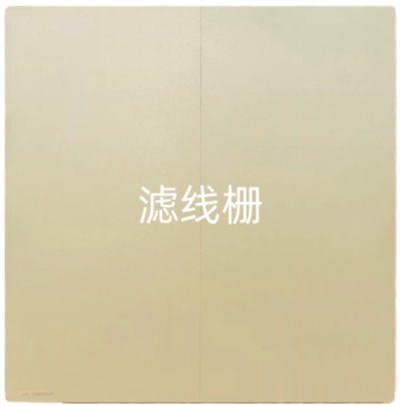

从外观上看，滤线栅是一块不大的薄板 ，厚度一般在 4 - 8mm 左右。可别小瞧了这块薄板，它的内部构造十分精巧。它是由许多薄铅条和间隔材料交替排列组成的。这些薄铅条就像是一个个忠诚的 “小卫士”，承担着阻挡散射线的重要任务。而间隔材料呢，则起到了定位和支撑铅条的作用，确保整个结构的稳定。间隔材料一般选用容易透过 X 射线的物质，像木材、纸张或者铝片等。最后，再用薄铝板将它们上下封装起来，就形成了我们看到的滤线栅板。

当我们从断面上观察滤线栅时，会发现滤板铅条的排列方向都会聚到一点；而从整个栅板来看，则有一条会聚线。在实际工作中，滤线栅会被放置在 X 射线胶片和被照宠物的身体之间，就像是一个 “守门员”，时刻准备着对穿过宠物身体的 X 射线进行筛选。

三、散射线：影像的 “捣乱分子”

当 X 射线穿透宠物身体时，会与宠物体内的各种组织和器官发生相互作用，在这个过程中，一个 “捣乱分子” 就出现了，它就是散射线。简单来说，散射线是 X 射线在穿透物体时，与物体内的原子相互作用，改变了方向和能量后产生的。

X 射线光子与宠物身体内原子的外层电子发生碰撞，将一部分能量传递给电子，使电子获得能量而脱离原子，成为自由电子，而 X 射线光子自身则改变了运动方向，这样就产生了散射线 。这种散射过程是随机发生的，也就是说，在 X 射线穿透宠物身体的过程中，各个方向都有可能产生散射线。

散射线的存在会给宠物 X 光影像带来很大的困扰。它会让影像的对比度降低，变得灰蒙蒙的。比如原本清晰的骨骼和周围软组织的边界，在散射线的干扰下，会变得模糊不清，难以分辨。而且散射线还会造成影像的模糊，使一些细微的病变和结构细节难以被观察到。如果宠物的肺部有一些早期的病变，像小结节或者轻微的炎症，在散射线的影响下，这些病变可能就会被掩盖，导致兽医无法及时发现，从而影响对宠物病情的准确诊断。所以，散射线的干扰会给兽医的诊断工作带来很大的阻碍，而滤线栅的重要作用，就是来对付这个 “捣乱分子”。

四、滤线栅大显身手：吸收散射线

了解了散射线这个 “捣乱分子” 后，我们就更能体会滤线栅的重要作用了。滤线栅就像是一位专业的 “射线筛选师”，它的主要工作就是吸收散射线，让有用的射线顺利通过。

当 X 射线穿透宠物身体产生散射线时，滤线栅里的薄铅条就开始发挥作用了。由于散射线的方向是杂乱无章的，它们在遇到滤线栅的铅条时，大部分会被铅条吸收。而沿着原发射线方向传播的有用射线，因为方向与铅条的间隙方向一致，所以能够顺利通过滤线栅，到达 X 射线胶片或探测器上 。

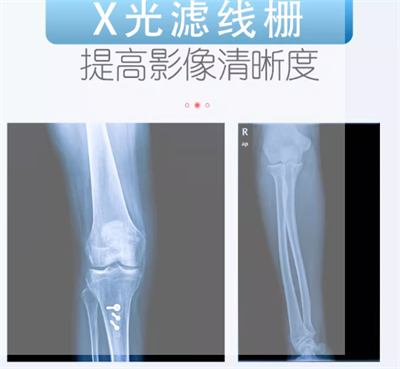

从 X 光成像原理的角度来看，X 射线成像就是利用不同组织对 X 射线吸收程度的差异，在胶片或探测器上形成明暗不同的影像，以此来反映宠物身体内部的结构。而散射线的存在会干扰这种正常的成像过程，让影像变得模糊不清。滤线栅通过吸收散射线，减少了这种干扰，提高了影像的对比度和清晰度 。简单来说，对比度高的影像，不同组织之间的边界会更加清晰，医生能够更容易地区分骨骼、肌肉、内脏等不同的组织，从而更准确地判断宠物身体内部的状况。例如在检查宠物的骨骼时，清晰的影像能够让医生更清楚地看到骨骼是否有骨折、骨裂，以及骨折的具体位置和程度，为制定治疗方案提供准确的依据。

五、什么情况下需要它？

（一）大型宠物的福音

对于养大型宠物的主人来说，你可能不知道，当你的毛孩子需要进行 X 光检查时，滤线栅可是它们的 “福音”。像大丹犬、藏獒这些大型犬，它们体型庞大，身体厚度大。当 X 射线穿透它们的身体时，会产生大量的散射线，这就好比在平静的湖面上投入了一颗巨石，激起了层层涟漪，让影像变得混乱不堪 。

在拍摄大型犬髋关节 X 光片时，如果没有滤线栅，散射线会使髋关节的骨骼结构变得模糊不清，那些细微的骨质变化很难被观察到，这对于诊断髋关节发育不良等疾病来说是非常不利的 。而有了滤线栅，它就像一个 “平静湖面的守护者”，能有效减少散射线的干扰，让兽医清晰地看到髋关节的每一处细节，准确判断狗狗是否患有髋关节发育不良，以及病情的严重程度，从而制定出最合适的治疗方案。同样，在拍摄大型犬胸部 X 光片时，滤线栅能帮助兽医更好地观察肺部的纹理、形态，及时发现肺部疾病，比如肺炎、肺气肿等。

（二）精细诊断的得力助手

当我们需要对宠物进行精细诊断，观察它们身体内细微的结构变化时，滤线栅就显得尤为重要。比如说，当宠物不小心受伤，骨骼出现微小的骨折裂缝时，这些裂缝就像头发丝一样细，如果没有滤线栅提高影像的清晰度和对比度，很容易被忽略，导致治疗不及时，影响宠物的康复 。还有在检查宠物关节时，关节内的小骨片移位或损伤，也需要借助滤线栅让这些微小的病变清晰地呈现在影像上，方便兽医做出准确的诊断 。

在宠物的肺部健康检查中，如果肺部出现微小的结节，这些结节可能是早期肿瘤的信号。滤线栅能够让这些结节在 X 光影像中更加凸显，使兽医能够及时发现并采取进一步的检查和治疗措施，为宠物的健康争取宝贵的时间。所以说，在这些需要精细诊断的情况下，滤线栅就是兽医手中的 “得力助手”，帮助他们揪出那些隐藏在宠物身体里的健康隐患 。

六、什么情况可以不用它？

（一）小型宠物或薄部位检查

对于小型宠物，像是只有巴掌大小的茶杯犬，或者娇小可爱的小型猫，它们的身体就像小巧的 “迷你版”，X 射线在穿透它们身体时，就像微风轻轻拂过，产生的散射线非常少。同样，当我们检查宠物身体较薄的部位，比如它们纤细的爪子时，也不会产生大量散射线 。在这种情况下，即使不使用滤线栅，我们也能获得比较满意的影像质量，能清晰地看到爪子的骨骼结构，判断是否有骨折等问题。

而且，滤线栅在工作时会吸收一部分 X 射线，对于小型宠物或薄部位检查来说，使用滤线栅不仅可能会增加宠物接受的辐射剂量，还会增加检查的成本，因为滤线栅本身也是有一定成本的，同时也会让操作变得更复杂，需要调整更多的参数。所以，在给小型宠物或检查薄部位时，我们可以考虑不使用滤线栅。

（二）初步筛查

当我们只是对宠物进行初步筛查，比如想快速判断宠物是否有明显的骨折，或者是否吞食了较大的异物这些大体情况时，对影像质量的要求并不是特别高，只要能大致看清宠物身体内部的状况就行。这时，我们就可以不用滤线栅 。

这样做的好处是能更快速地完成拍摄，减少宠物暴露在 X 射线下的时间。因为使用滤线栅时，需要进行一些额外的准备和调整工作，而不使用滤线栅就可以简化这些步骤。减少宠物的辐射暴露时间，也就降低了辐射对宠物健康的潜在风险，让我们能更安心地为宠物进行初步的健康检查 。

七、使用滤线栅的注意事项

（一）管电压补偿

在使用滤线栅时，管电压补偿可是个关键要点，千万不能忽视。因为滤线栅主要是由铅箔条组成的，它在阻挡散射线这件事上很有一套，能让 X 光影像更清晰 。但它也有个 “小缺点”，在阻挡散射线的同时，不可避免地会阻挡一部分原发射线。这就好比在清理道路上的杂物（散射线）时，不小心也把一些正常行驶的车辆（原发射线）给拦下了。

原发射线被阻挡后，到达探测器或胶片上的射线量就会减少，这样一来，影像的清晰程度就会受到影响，变得模糊不清，就像原本清晰的照片被蒙上了一层雾 。所以，为了让影像能保持清晰，在摄影时，我们就得适当增加曝光条件。具体该怎么做呢？通常是通过增加管电压来实现的。管电压增加了，X 射线的穿透能力就会增强，就像给车辆（X 射线）加足了马力，让它们能够更顺利地穿过滤线栅和宠物身体，到达探测器或胶片上，从而达到补偿原发射线损失的目的 。

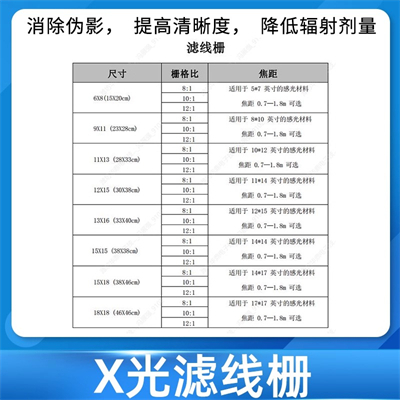

不同密度的滤线栅对管电压的要求也不一样。一般来说，低密滤线栅比较 “温和”，适用低 kV 的管电压；而高密滤线栅 “能力更强”，就适用高 kV 的管电压 。比如说，在给宠物拍摄一些对影像清晰度要求不是特别高的部位时，使用低密滤线栅，搭配较低的管电压，就能满足需求；但如果是拍摄宠物的关键部位，需要更清晰的影像来辅助诊断，像检查宠物的肺部疾病，就可能需要使用高密滤线栅和较高的管电压，这样才能获得高质量的 X 光影像，帮助兽医准确判断病情 。

（二）焦点和焦距问题

在使用滤线栅的过程中，焦点和焦距的问题也至关重要，它们就像是一对紧密合作的 “伙伴”，直接影响着 X 光影像的质量 。

我们先来了解一下会聚滤线栅的结构特点。会聚滤线栅的铅条是向焦排列的，就好像很多条射线都朝着一个中心点汇聚。在摄影时，X 线管焦点必须和滤线栅的会聚线重合，这就好比射箭时，箭必须准确地射中靶心 。只有当 X 线管焦点和会聚线重合时，原发射线才能与铅条平行，顺利穿过滤线栅。而散射线因为方向是随机的，很少能与铅条方向一致，所以绝大部分都会被铅条吸收，这样我们就能得到清晰度较好的影像 。

要是 X 线管焦点和滤线栅会聚线产生偏离，或者滤线栅没有安置在规定的焦距上，那可就麻烦了。这就好比射箭偏离了靶心，会导致原发射线损失。原发射线损失的百分比与偏离量大小及焦距差值大小成正比关系，也就是说，偏离得越厉害，焦距差得越多，原发射线损失就越大 。而且，这个损失还与滤线栅的栅比有直接倍数关系，栅比越大，损失也就越大 。原发射线损失多了，到达探测器或胶片上的有用射线就少了，影像的清晰度自然就会受到严重影响，变得模糊不堪，很多细节都难以分辨，这对兽医准确诊断宠物病情是非常不利的 。

所以，在使用滤线栅时，我们一定要特别注意避免中心偏离。在使用静止滤线栅时，最好做到完全没有偏离；如果是使用活动滤线栅，虽然中心偏离难以完全避免，但也要尽量把偏离量设计得小一些 。同时，我们还要在焦距变化许可范围内使用滤线栅。因为在实际拍摄过程中，根据被照宠物部位的不同，有时候需要改变焦点到探测器的距离，但滤线栅不可能频繁更换，所以就规定了一个焦距变化许可范围 。一般来说，球馆距（焦点到探测器的距离）的改变应不大于或小于滤线栅极限距离，这样才能保证滤线栅正常发挥作用，获得清晰的 X 光影像 。

八、总结

通过前面的介绍，我们深入了解了宠物 X 光机中滤线栅的作用。它就像是宠物 X 光检查中的 “幕后英雄”，在吸收散射线、提高影像清晰度和对比度方面发挥着关键作用，为兽医准确诊断宠物病情提供了有力支持 。

在实际应用中，我们要根据宠物的具体情况和检查目的，合理选择是否使用滤线栅。对于大型宠物或者需要精细诊断的情况，滤线栅能大显身手；而对于小型宠物或薄部位检查、初步筛查，不使用滤线栅可能更合适 。同时，在使用滤线栅时，一定要注意管电压补偿、焦点和焦距等问题，确保其能正常发挥作用，获取高质量的 X 光影像 。

宠物医疗设备的发展，关系着我们可爱宠物的健康。滤线栅只是众多宠物医疗设备部件中的一个，还有许多其他的设备和技术在不断进步，为宠物健康保驾护航。作为宠物主人，我们要多关注宠物医疗领域的发展，在宠物需要就医时，积极配合兽医，让我们的宠物能享受到更先进、更精准的医疗服务 。希望每一只宠物都能在我们的关爱下，健康快乐地成长 。
