广东**公司客户选购替代泰雷兹影像增强器高压电源

　9.21来自广东**公司询问华鼎电子技术有限公司，咨询泰雷兹TH-30B高压电源，问可不可以维修，并且有没有可以代替的，下面就来给大家讲一下泰雷兹TH-30B原理

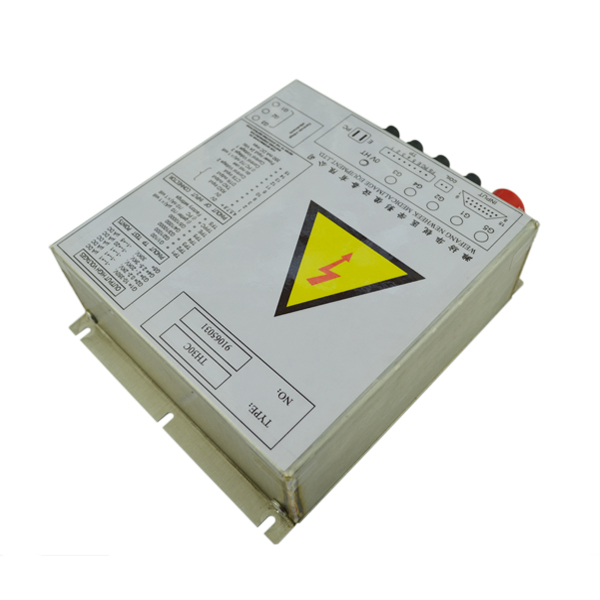

　TH-30B型高压电源是配合上海产汤姆逊影像增强器使用的电源。输入DC24V直流稳压电源，输出五组电压分别为：

　　HV--30KV；

　　G4--3KV；

　　G3--（1.5KV~10KV）；

　　G2--（80V~900V）；

　　G1--（100V~200V）。

　　其中G3，G2都分为三档预置，分别供9″，6″，4″时用。

　　一、输出接线方法：

　　1． HV接影像增强器的阳极，电压调节固定在30KV；

　　2． G4接影像增强器的泵电极，电压固定在3KV左右；

　　3． G3接视野控制电极，有三种模式：

　　常规模式为9″电压设定在3.2KV；

　　模式一为6″电压设定在6.5KV；

　　模式二为4″电压设定在10KV。

　　G3用来调节视野即影像增强器图像的大小。

　　电位器G31调节9″图像的大小；

　　电位器G32调节6″图像的大小；

　　电位器G33调节4″图像的大小。

　　4． G2接第二聚焦电极，也有三种模式：

　　常规模式为9″时的聚焦调节，预制在650V；

　　模式一为6″时的聚焦调节，预制在720V；

　　模式二为4″时的聚焦调节，预制在580V。

　　G2聚焦调节是用来调影像增强器图像中心部位的清晰度。

　　电位器G21调节9″时图像中心部位的清晰度；

　　电位器G22调节6″时图像中心部位的清晰度；

　　电位器G23调节4″时图像中心部位的清晰度。

　　5． G1接第一聚焦电极，用来调节影像增强器图像边缘的清晰度。

　　一般调整在140V不许调节。

　　二、输入接线方法：

　　输入用15芯接插件接线，接线方法如下：

　　15芯接+24V；

　　8芯接0V；

　　14芯为模式二6″；

　　13芯为模式三4″；

　　6芯Vs（2~7V）；

　　其中，9芯与1芯除个别厂家的X光机外一般不用。

　　使用中如有问题请拨打潍坊华鼎电子技术有限公司技术服务热线0536-8322186或13356723728 ！
