西安**医疗器械公司咨询高压电源的接线方法

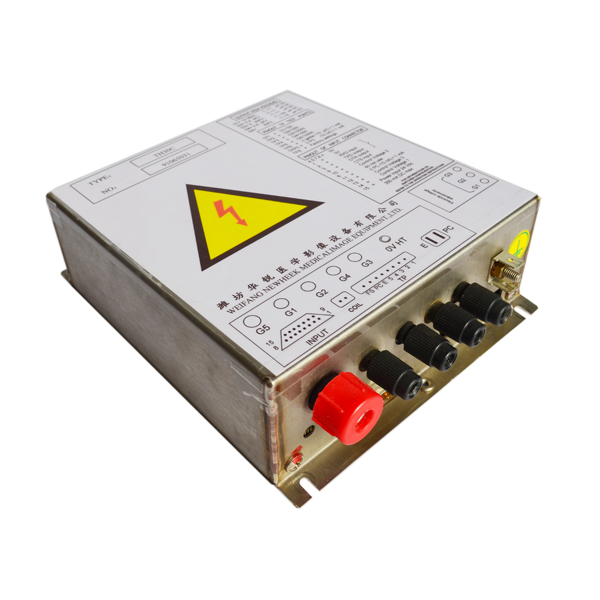

    北京时间10月2号来自西安**医疗器械公司的客户咨询潍坊华鼎电子技术有限公司，咨询高压电源TH-30C，下面是发给客户的高压电源的说明书。

　一、输出接线方法：

　　1． HV接影像增强器的阳极，电压调节固定在30KV；

　　2． G4接影像增强器的泵电极，电压固定在3KV左右；

　　3． G3接视野控制电极，有三种模式：

　　常规模式为9″电压设定在3.2KV；

　　模式一为6″  电压设定在6.5KV；

　　模式二为4.5″电压设定在10KV。

　　G3用来调节视野即影像增强器图像的大小。（使用G3调节旋钮调节）

　　4． G2接第二聚焦电极，也有三种模式：

　　常规模式为9″时的聚焦调节，预制在650V；

　　模式一为6″时的聚焦调节，预制在720V；

　　模式二为4.5″时的聚焦调节，预制在580V。

　　G2聚焦调节是用来调影像增强器图像中心部位的清晰度。（使用G2调节旋钮调节）

　　5．G1接第一聚焦电极，也有三种模式：

　　常规模式为9″时的聚焦调节，预制在140V；

　　模式一为6″时的聚焦调节，预制在150V；

　　模式二为4″时的聚焦调节，预制在160V。

　　G1聚焦调节是用来调节影像增强器图像边缘的清晰度。（使用G1调节旋钮调节）
