浙江客户小高压损坏工程师检修过程

作者：admin 发布时间：2020-07-03 10:02点击：

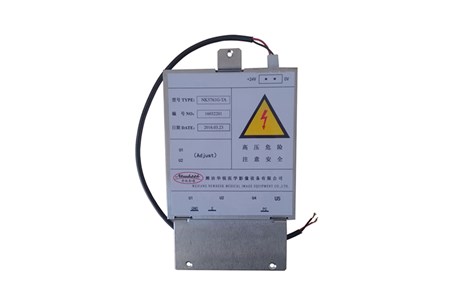

浙江客户从我公司购买的医用 X 光机，新装机不久, 因小高压故障连续烧坏两个24 V D C小高压电源盒,实属少见, 现将检修过程介绍如下:

故障现象: 透视过程中, 监视器荧屏头像信号突然中断，分析检修:

1.从x 线控制台参数显示屏可见,在暴光瞬间K v值小高压显示7 0 K v上升至105 K v, M A 表显示值1.2 M A 上下可调,说明控制电路正常,I B S 电路正常.

2.将 C C D 摄像机拆下面对亮房内景物进行拍摄, 监视器闭路电视系统的图像转换功能正常, 随即观察影像增强器输人屏无输出信号 ;通过以上检查, 确定故障来自影象增强器小高压

3.检查输人电源 220V正常,拔下插头,由于保修期内无法开封小高压盒检测, 所以只能判定 24 v D C 直流小高压电源盒烧坏, 小高压电源盒内无短路,经厂方认同更换新件.故障依旧, 测 24 v D C 又无, 判定其高压电源盒又被烧坏.随即厂方指导打开小高压电源盒, 发现里面有一15 V D C4 7Ouf 电解电容爆裂, 最后判定小高压电源盒坏.4.换新 24V D C 及小高压电源盒, 该机恢复正常。
