潍坊华鼎滤线栅的些基础知识

作者：admin 发布时间：2020-08-20 09:23点击：

最近，有很多客户咨询我们的滤线栅，还有客户要购买我们的平行栅，那么滤线栅是什么，它是怎样分类的？它的结构是什么，有什么规格吗？带着这些问题，我们一起来看一下滤线栅的一些问题。

滤线栅用于滤除散乱射线对胶片的影响，应置于人体和胶片之间，可将大部分的散射线滤去，只有很小一部分的散射线漏过。

分类：按照结构：

1会聚栅：每根铅条向焦点倾斜，即铅条延长线集中于焦点

2平行栅：每根铅条在垂直面内相互平行

3交叉栅：由两层平行栅组合而成，铅条方向互成90°

4圆弧栅：由中心向外扩展等半径叠合而成，瓦片状

按照材质：

1常用滤线栅：内部间隔物为非金属材料组成，如木片、纸片、塑料等非金属低密度材料；

2全金属滤线栅：内部间隔物为金属材料：铝片。其强度高，耐潮湿性能好；

结构：

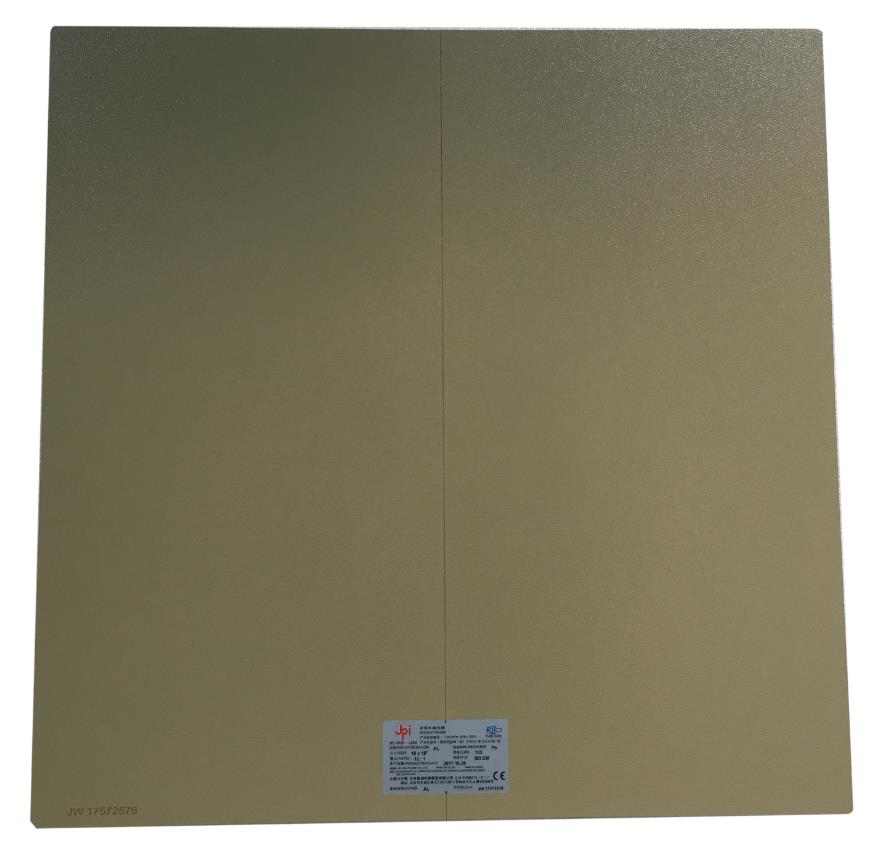

滤线栅板外观为一厚4~8mm的平板。内部结构为许多薄铅条相交排列而成。两铅条间用易透X线的物质填充定位，并粘合在一起。填充物可以是木、纸或者铝片等。最后上下用薄铝板封装，形成滤线栅版。从断面上看，滤板铅条的排列方向都会聚到一点。从整个栅板看，则有一条会聚线

规格参数：

1焦距：铅条会聚线到栅板表面的垂直距离，f

2栅比：也成格比，是铅条高度与铅条间隙之比，R

3栅密度：单位距离范围内铅条的数量，N

曝光系数B：一般认为滤线栅的曝光系数是衡量一个滤线栅的标准之一，曝光系数B是由未使用滤线栅时和使用滤线栅后获得同一密度值所需的曝光量的比值，B值一般是在2到6之间，同一性能的滤线栅B值越小越好，而且进行X线摄影时，肢体厚度一般超过15cm就会使用滤线栅。
如果你也有滤线栅方面的需求，欢迎来电咨询TEL：189532618084
