1、概述
   NK-33XZ型12寸影像增强器主要功能是将不可见光影像转换为可见光影像。加装在医用特殊TV输出装置上，可以用于透视和摄影。
2、结构
   由影像增倍管、管容器、内置于管容器的专用高压电源以及驱动高压电源的低压电源构成。
3、用途
   标称入射野尺寸为303mm（12 inch），主要适用于大中C型臂、多功能胃肠机
   NK-33XZ型影像增强器可以用于替换东芝E5765系列影像增强器。
4、主要技术参数

有效入射视野 Useful entrance field size		303±3mm	215±3mm	160±2mm	120±2mm	单位Unit
输出端直径 Output image diameter		25±0.25	_	_	_	mm
中心分辨率 Central resolution		≥34	≥44	≥50	≥54	Lp/mm
转换因素 Conversion	1	≥30	_	_	_	(cd/㎡)/(μGy/s)
转换因素 Conversion	2	≥263	_	_	_	(cd/㎡)/(mR/s)
对比度 Contrast	0.1	≥32:1	_	_	_	:1
对比度 Contrast	10mm	≥16:1	_	_	_	:1
DQE		65				%

5、标准配置
① 增强器：1台 ② 说明书：1本 ③ 合格证：1份 ④ 安装调试报告单：1份
6、细节图

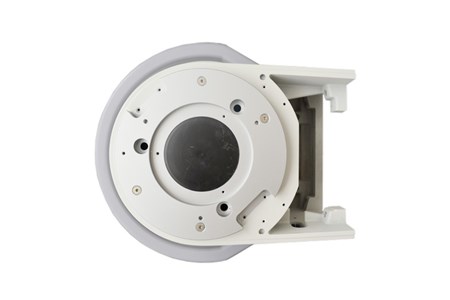

12寸影像增强器侧面 12寸影像增强器底部
