1、概述

   NK5761HD-P1/5高压电源是为了替代东芝E5761HD/P1，P5，P9等影像增强器的高压电源而设计的。其外形和输入输出特性与原装电源相同，可以替换使用，在稳定性和可靠性方面有独到之处。电源分为主电源板（安装在影像增强器内部）和调节板两块。

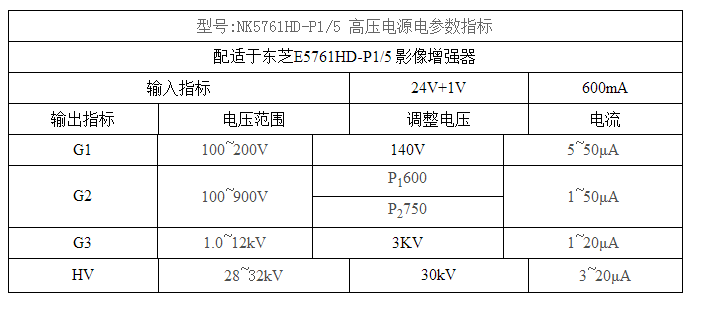

2、主要技术参数

3、维修更换注意事项

  （1）以下所提到的注意事项必须是保证影像增强器的内胆可以正常使用的前提下进行的（除内胆放电、漏电、进气、输入屏凹陷等内胆损坏情况）。

  （2）安装前请将影像增强器上与高压电源连接的高压线用酒精清洁干净并晾干，以免高压线不干净，引起安装后产生放电的现象。

  （3）在安装时，将清洁后的高压线根据线号连接到高压电源的所对应的高压输出端口。切记连接时高压线必须插到底，并紧固高压线。以免高压线松动产生打火现象。

  （4）如果高压线也做好清洁了；同时也紧固好了，但是高压端还是有轻微的放电。可以在断电的情况下拔出高压线，在线上涂点高压硅脂重新连接后就会解决放电问题。

  （5）在调图像过程中，可以根据说明书所提到的方法进行调。

  （6）对于设备的使用环境要严格要求，从根源杜绝因空气潮湿等非正常工作环境而导致放电，烧毁设备现象的发生。

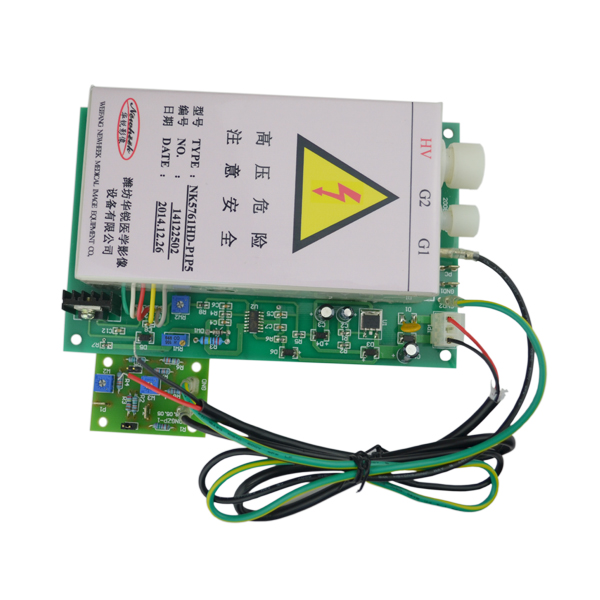

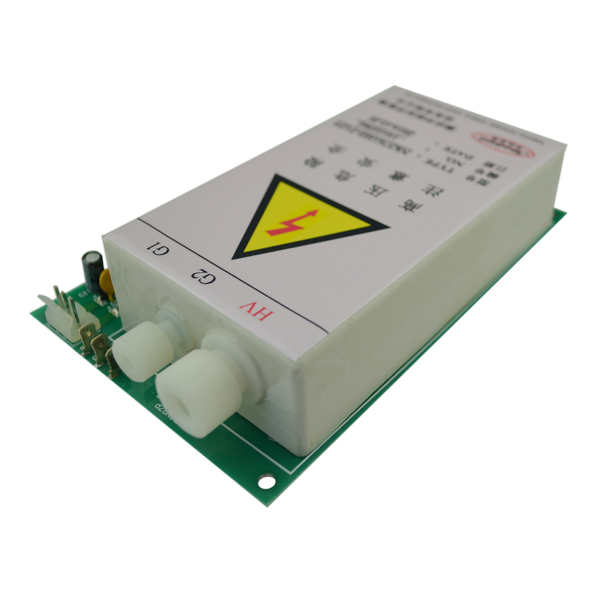

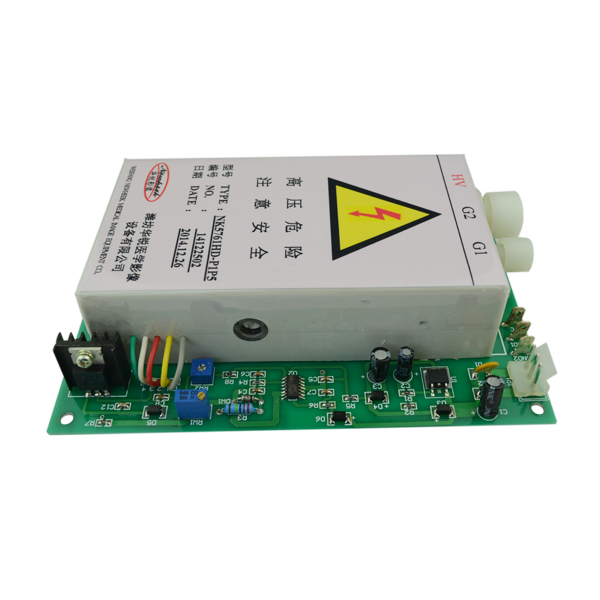

4、细节图
