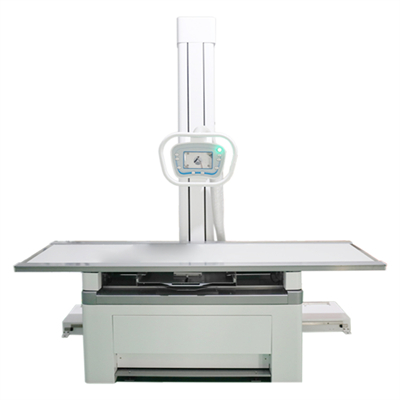

双立柱机架NKPIIBY：四向浮动摄影平床系统

概述

NKPIIBY双立柱机架是集成电磁锁止技术的四向浮动摄影平床系统，可与X射线球管、束光器、高压发生器及电缆组成双立柱X光机，适用于全身多部位精准摄片，床面承重达150kg，满足多样化医疗影像需求。

核心功能亮点

1. 精准四向运动控制

• 立柱纵向行程：0~153cm（覆盖全身检查范围）
• 球管垂直运动：40~120cm（适配不同体位）
• 球管水平旋转：±90°（灵活调整投照角度）
• 胸片盒垂直行程：0~138cm（精准定位胸部摄片）

2. 电磁锁止安全设计

• 机架各运动部件配备电磁锁止装置，确保操作稳定性
• 床面纵向行程±11cm，横向行程0~80cm，满足微调需求

3. 兼容性与承重能力

• 适配17x17英寸（432x432mm）片盒，支持标准DR/CR系统
• 床面尺寸202x72.5cm，高度67cm，密度板材质坚固耐用
• 最大承重150kg，适用于各类体型患者

4. 电力与空间优化

• 电源要求：220V±10%，50Hz±1Hz，变压器容量≥500VA
• 整体尺寸202x66x67cm，紧凑设计适配诊室空间

技术参数表

应用场景

• 医院放射科、骨科、急诊科等需要多体位精准摄片的场景
• 适配DR/CR数字化影像系统与传统X光胶片摄片
• 适用于肥胖患者或需要特殊体位调整的检查需求

优势总结

NKPIIBY双立柱机架通过电磁锁止技术与四向运动控制，实现高效稳定的摄片操作，150kg承重与大范围行程设计满足全身检查需求，是构建多功能X光机的核心组件。
