品牌：

类别：X光机曝光手闸

蓝牙5.0全双工曝光手闸开关，连接可靠、穿墙强；弱电/连接不良有指示灯提示；X光机专用两档三键控制；紧凑接收端，支持隐藏/挂式安装；接插件1-1827864-6，可选延长线、硅胶套。...

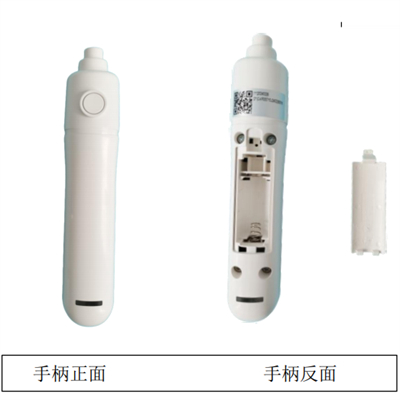

1.手柄(发射端CPAE H301W-S1)

电源

额定电压	3V
电压允许范围	2.4V~3.2VDC

电池:请使用与CR17345或CR123A标准兼容的电池

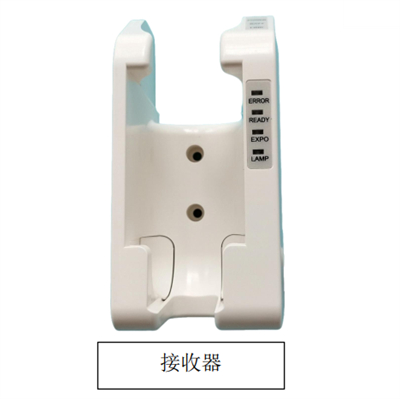

2.接收器(接收端CPAE H301W-H1)

电源

额定电压	24V
电压允许范围	10.8~26.4VDC

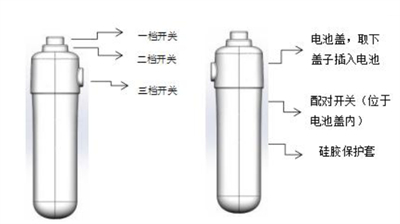

3.发射端说明

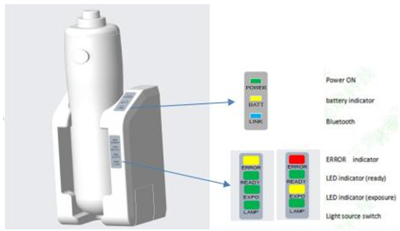

4、接收器说明

位置	定义	颜色	功能	具体功能
LED1	Power	绿	电源指示	电源指示
LED2	Battery	黄	电量指示	Hand Switch的电池电量50%以上不点亮; 50%~25%黄色常亮(闪烁); 25%以下低电量指示下黄色(常亮); 10分钟刷新
LED3	Link	蓝	蓝牙连接指示	Holder与Switch蓝牙连接--灯亮; 未连接--灯灭
LED4	Error	黄/红	错误指示灯	蓝牙连接断开--灯亮; 蓝牙连接正常--灯灭
LED5	Ready	绿	准备指示	Switch的I档按下--灯亮； Switch的I档未按下--灯灭
LED6	Exposure	绿/黄	曝光指示	Switch的II档按下-灯亮； Switch的Il档未按下-灯灭
LED7	Lamp	绿	lamp光野灯	Switch的III档按下-灯亮; Switch的III档未按下-灯灭

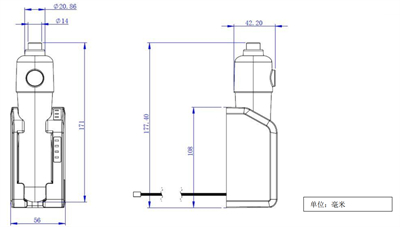

产品外观示意图

推荐电池

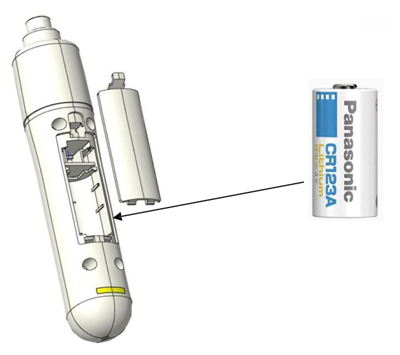

更换电池步骤及注意事项:

1.请使用CR17345或CR123A兼容的电池为无线手闸供电，电压3V，请勿使用其他电池，否则可能会导致故障或损坏。

2.更换电池

(1)取下手闸位于标签面的电池盖;

(2)取下旧电池，然后更换新的电池装入电池仓:

装上电池盖(3)
