NKX-500 双立柱DR｜50kW大功率｜全身高清低剂量影像解决方案
品牌：
类别：DR整机系列
为追求更高影像诊断能力的医疗机构，提供强大而可靠的技术平台。NKX-500双立柱DR系统，凭借50kW大功率输出与经典双立柱结构，致力于攻克厚部位成像难点，确保全身各部位在低剂量条件下获...
产品优势:
(1)全新设计高压发生器，曝光稳定精确
(2)床面可四向浮动
(3)采用数字成像方式，成像速度快，图像清晰
(4)球管支架电动升降，胸片架片盒电动升降
| 主要配置 | 技术参数 |

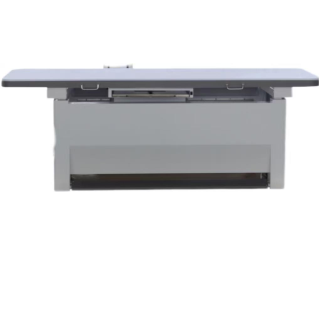

| 四向浮动摄影平床 |
1.床面尺寸:200 x 72.5 x71cm
2.床体高度:71cm
3.床面纵向行程:12cm
4.床面横向行程:28cm
5.片盒及立柱行程:72cm
6.立柱高度:214cm
7.整体尺寸:214x 72 x 200cm
8.片盒尺寸:17x 17 英寸/432 mm x 432mm
9.球管可旋转角度:±180°
10.立柱可旋转角度:不可旋转
|
| X射线管组件 |
1.X射线管型号:XD52-30.50/125KV.150KV(或XD52-20.40/125KV)
2.焦点:双焦点1.0/2.0
3.阳极额定转速:2800r/min
|
| 束光器 |
1.最大照射野:440mmX440mm (SID=100cm)
2.最小照射场:0x0mm。
3.固有滤过(75kV):1mm·A1
4.附加滤过:1mm·A1 和 2mm·A1
5.导叶控制方式:手动
6.工作功率:24V AC/DC，15 0 W(最低安全电压)
7.光野平均亮度:>1601ux;
8.对比度:>4:1;
9.灯泡:24V/150W;
10.光野灯单次点亮时间:30S;
11.焦点一安装面距离 mm(可按要求 调整):60mm
|
| 平板探测器 |
17”X17”有线平板探测器
1.探测器类型:非晶硅 2.闪烁体类型:碘化铯 3.图像尺寸 (mm):430X430 4.像素矩阵:3072X3072 5.像素间距(um):139
6.AD 转换 (bit):16
7.空间分辨率(1p/mm):3.6
8.采集时间:1s
9.尺 (mm):460 x 460 x 14.8
10.重量 (kg):3.4 |
| 高频高压发生器 |
电源条件:
电压:380V/220V±10%;三相五线:频率:50HZ±1HZ;内阻:≤0.32
摄影条件:
1.摄影管电压范围:40~150kV，1KV step;
2.管电流范围:50-320mA/10~640mA;mA精确性≤±10%
3.曝光时间范围:2-5000ms/1-10000ms;
4.mAs 范围:1-250mAs/0.1-640mAs;
5.mAs 精确性≤±5%+0.2 mAs
6.APR存储容量:2400个数据
7.辅助输出电源:24VDC 2A 220VAC 5A/24VDC 300mA 220VAC 5
|
详情说明：
一、核心优势量化呈现：双立柱结构带来的实质提升
我们以顶级硬件配置应对复杂临床挑战，所有承诺均有据可依。
1.专业级稳定性与自由度：
独立双立柱结构：为50kW大功率输出提供零晃动的刚性支撑平台，确保在一切投照角度下，焦点、被照体、探测器三者关系极度稳定，这是获得高锐利度、无运动伪影影像的物理基础。
超大投照范围与智能联动：垂直方向±180°无死角，水平轨道覆盖超2米，轻松实现头颅倾角、脊柱过伸过屈位等特殊体位摄影。可选配球管与平板探测器自动跟踪对中系统，大幅提升复杂摆位效率。
2.满足全身高清成像的性能保障：
本机定位（NKX-500）：核心搭载50kW高频大功率高压发生器，具备更高的输出能力和更稳定的射线品质，为肥胖患者、腹部、腰椎侧位、髋关节等厚部位摄影提供充足的穿透力与优异的信噪比，确保影像细节清晰可辨。
二、核心配件与技术透明化清单
披露每一个关键部件的专业选型，诠释高性能的由来。
X射线球管：搭载原装进口 XD52-30P/100型大热容量高频组合式球管，小焦点设计，满足高清影像与连续拍摄的散热需求。
平板探测器：采用顶级 17×17英寸非晶硅碘化铯动态平板探测器，具备高DQE（量子探测效率），可在显著降低曝光剂量（较传统设备降低最高可达30%-50%）的前提下，获得高对比度、低噪声的优质图像。
摄影平床：标配全电动四向浮动、升降摄影平床，支持一键自动定位，极大优化工作流，关爱行动不便患者。
三、诚实的竞品对比与自我声明
客观呈现，让选择更具信心。
|
维度
|
NKX-500双立柱DR
|
同级主流单立柱DR
|
说明与场景建议
|
|
厚部位成像能力
|
高(50kW功率确保穿透力与信噪比)
|
中(通常为40kW以下，穿透力受限)
|
在处理肥胖患者、腹部、腰椎等挑战时，NKX-500优势明显。
|
|
机械稳定精度
|
高(双柱独立支撑，无悬臂形变)
|
良(悬臂在极限位或大功率下可能存在微变)
|
对于影像几何精度要求极高的骨科测量、脊柱全长摄影至关重要。
|
|
工作流效率
|
高(全电动平床+可选自动跟踪)
|
良(多为半自动或手动)
|
高检查量科室可显著降低技师劳动强度，提升流通量。
|
|
空间经济性
|
中(需预留充足空间)
|
高(结构紧凑)
|
坦率承认，若机房空间是绝对首要限制，需权衡此点。
|
| 核心应用场景 | 二级医院、骨科/康复专科、高端体检 | 常规门诊、基础筛查 | NKX-500是为应对复杂、高要求影像诊断而设计的专业工具。 |
缺点与适用边界声明：
为建立无保留的信任，我们主动阐明NKX-500的局限：
投资门槛：因其强大的核心部件配置，购置成本显著高于入门级或常规功率DR设备。它主要面向有明确厚部位成像或高画质需求的机构。
场地与基建：双立柱设计及较大功率对机房面积、防护、电源等有更高要求，需进行专业的前期场地评估与基建改造。
功能边界：本系统是顶尖的数字化X射线摄影设备。尽管画质出众，但其本质仍是二维投影成像，无法提供CT的三维解剖信息或DSA的动态血管造影功能。
NKX-500双立柱DR系统，是一款为解决实际临床影像难题而生的专业设备。它不回避更高的投入，也坦然承认自身的局限。它代表了一种选择：为确定的专业需求，投资于确定性的成像能力与工作效率。如果您的机构正面临更高的影像挑战，NKX-500已准备就绪。
