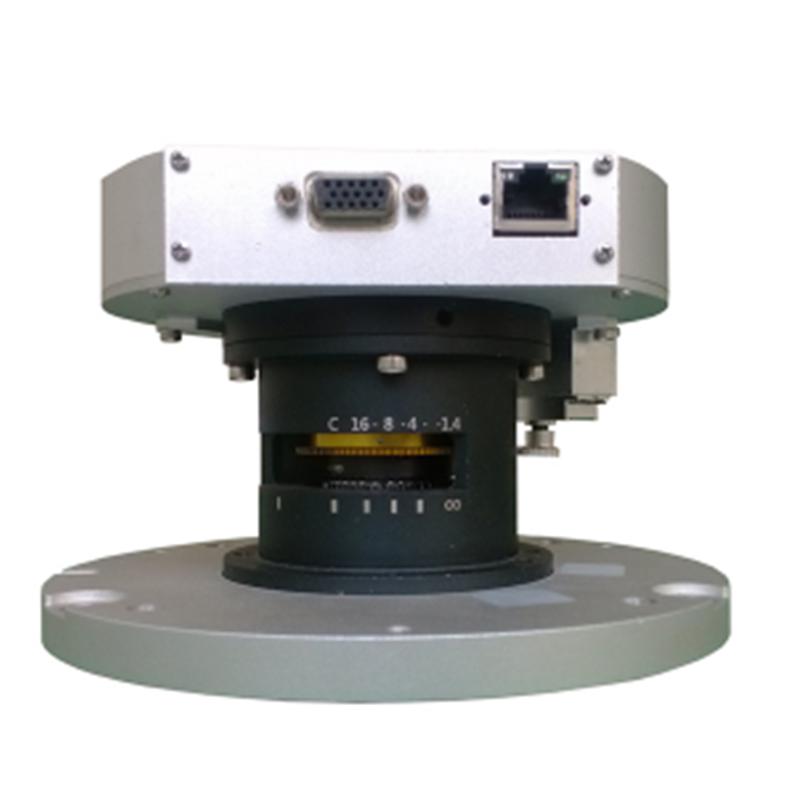

医用X光机摄像机系统常见几种故障

      x射线机，别名x光机，在放射科或者工业无损检测中应用范围十分广泛，一旦发生故障无法正常使用会耽误医疗诊断和工业检测工作的正常进行，小编整理了常见的几种x射线机摄像机系统常见故障情况供大家初步诊断使用。
一、无图象

1、摄象管破碎。

2、摄象管灯丝烧断，或无灯丝电压。

3、电子束电流过小。

4、靶压引线脱落或无靶压。

5、加速极无电压。

6、聚集电压相差太大。

7、行或场不扫描。

8、阴极保护，由于行或场电路不工作，造成保护电路工作，或保护电路本身有故障，在行、场扫描工作正常情况下仍旧保护，使摄象管不工作。

9、预视放电路不工作。

10、多芯电缆开路。

二、图象偏移

透视时，图象与监视器上的圆光栅没有重合在一起，使监视器上出现月牙形亮光栅，原因是图象位移电位器没调好。图象位移电位器主要是改变摄象机的行扫描与场扫描的起始位置。

三、图象失真

它与圆光栅失真不同，圆光栅失真时图象自然失真，此现象是在圆光栅正常情况下出现图象失真，主要原因：

1、行或场的扫描幅度大，可调电位器。

2、行或场的锯齿波电流线性不良，如行输出管、场输出管性能不佳，或线性补偿调节没在合适位置。

四、图象变大

应该观察到的图象实际看不到，缩小了诊断范围，主要原因是行和场的幅度同时均匀地被调大了。

五、残象

六、黑色回扫线

七、网状干扰

八、波纹干扰

九、噪扰大

十、暗线或暗斑一、无图象

1、摄象管破碎。

2、摄象管灯丝烧断，或无灯丝电压。

3、电子束电流过小。

4、靶压引线脱落或无靶压。

5、加速极无电压。

6、聚集电压相差太大。

7、行或场不扫描。

8、阴极保护，由于行或场电路不工作，造成保护电路工作，或保护电路本身有故障，在行、场扫描工作正常情况下仍旧保护，使摄象管不工作。

9、预视放电路不工作。

10、多芯电缆开路。

二、图象偏移

透视时，图象与监视器上的圆光栅没有重合在一起，使监视器上出现月牙形亮光栅，原因是图象位移电位器没调好。图象位移电位器主要是改变摄象机的行扫描与场扫描的起始位置。

三、图象失真

它与圆光栅失真不同，圆光栅失真时图象自然失真，此现象是在圆光栅正常情况下出现图象失真，主要原因：

1、行或场的扫描幅度大，可调电位器。

2、行或场的锯齿波电流线性不良，如行输出管、场输出管性能不佳，或线性补偿调节没在合适位置。

四、图象变大

应该观察到的图象实际看不到，缩小了诊断范围，主要原因是行和场的幅度同时均匀地被调大了。

五、残象

六、黑色回扫线

七、网状干扰

八、波纹干扰

九、噪扰大

十、暗线或暗斑
