医用X射线限束器数字化DR准直器束光器适配移动及固定式X光机机组

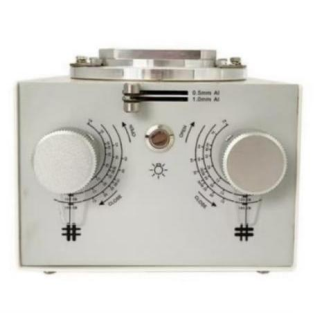

束光器	1.最大照射野:440mmX440mm(SID =100cm) 2.最小照射场:0x0mm。 3.固有滤过(75kV):1mm·A1 4.附加滤过:1mm·A1和2mm·A1 5.导叶控制方式:手动 6.工作功率:24VAC/DC，150W(最低安全电压) 7.光野平均亮度:〉1601ux; 8.对比度:>4:1; 9.灯泡:24V/150W; 10.光野灯单次点亮时间:30S; 11.焦点一安装面距离 mm(可按要求调整):60mm

医用限束器（Collimator），常被称为“X射线的交通警察”，是安装在X射线管窗口前、用于精准控制照射野（曝光范围）的关键部件。它的核心任务是在保证诊断区域清晰成像的同时，最大限度减少患者和操作人员的非必要辐射。

一、核心结构与工作原理

限束器通过两组（或四组）高密度铅质或钨合金叶片，在电动或手动控制下进行对称或独立移动，形成一个可调节的矩形或圆形光束窗口。

* 铅叶屏蔽：利用铅对X射线极强的吸收能力，将视野外的射线彻底“拦截”，只允许特定角度的射线通过。

* 光野指示：内部集成了一套可见光光源（通常配合反射镜），在曝光前将光线投射到患者体表，形成与X射线照射野完全重合的光斑。医生通过观察光斑位置，即可精确预判曝光范围，实现“所见即所照”。

* 距离联动：部分高级限束器具备距离感应功能，能根据焦-片距（FFD）自动换算并调整叶片开合幅度，确保在不同距离下照射野的准确性。

二、主要类型与临床场景

类型特点适用场景

手动限束器结构简单，成本低，通过旋钮直接调节铅叶。基础X光机、移动DR、部分牙科设备。

电动限束器操作便捷，精度高，可远程控制，常集成自动曝光控制（AEC）。多功能DR、数字胃肠机、大型固定式X光设备。

多叶准直器 (MLC) 叶片数量多且薄，可形成复杂非规则照射野。放射治疗（放疗），用于适形调强放疗（IMRT）。

三、技术价值与选型要点

在评估限束器时，除了基本的开合范围，更应关注其光野与照射野的一致性（误差需<2%）、半影区控制（边缘模糊度）以及长期使用的机械稳定性。

对于高端介入或放疗设备，多叶准直器（MLC）的技术深度（TDK）极高，涉及叶片的微型化、运动精度控制（亚毫米级）以及高速响应算法，是区分设备性能的关键指标。
