增强器整体结构

作者：潍坊华鼎电子技术有限公司发布时间：2017-08-09 15:44点击：

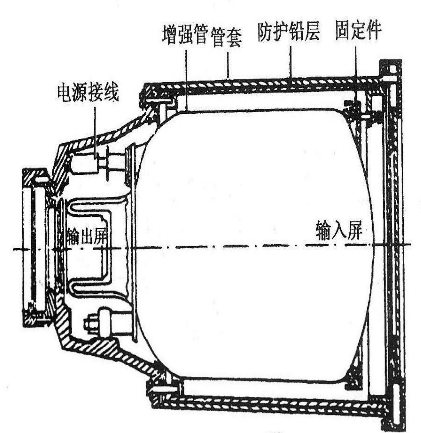

增强器整体结构

侧端：

增强器内层是玻璃制的内胆（即增强管），外面用黑色绝缘交待包裹遮光，是实现增强器功能的关键部件；往外是铅层，主要作用是吸收隔离未产生光电效应的X射线；再往外是坡莫合金的屏蔽层（未画出来），主要作用是防避外部磁场；外层是金属外壳（即管套），主要起保护和固定作用。

输入端：

输入法兰（输入端接口圈），铝制，固定输入端、连接诊断床的部件；

滤过板，铝制（超薄，容易划伤变形），可以替换成滤线栅，但效果不如滤线栅好

输出端：

输出法兰（输出端接口圈），铝制，固定输出端、连接摄像机的部件
