 南京**公司购买我司的NK2005/PRO4型图像处理器，经现场安装后现工程师反馈如下问题：1、医院之前所用的图像处理器只需用脚闸爆光后可以存储图像，而我司的如何不能存储呢？2、我司的多可以存储多少图像？如何操作呢？

1、因为医院之前所用的图像处理器非我司生产的，功能肯定不能完全一样，我司的设备在使用脚闸爆光后需要按一下图像处理器的的保存按钮才能自动保存成功的。

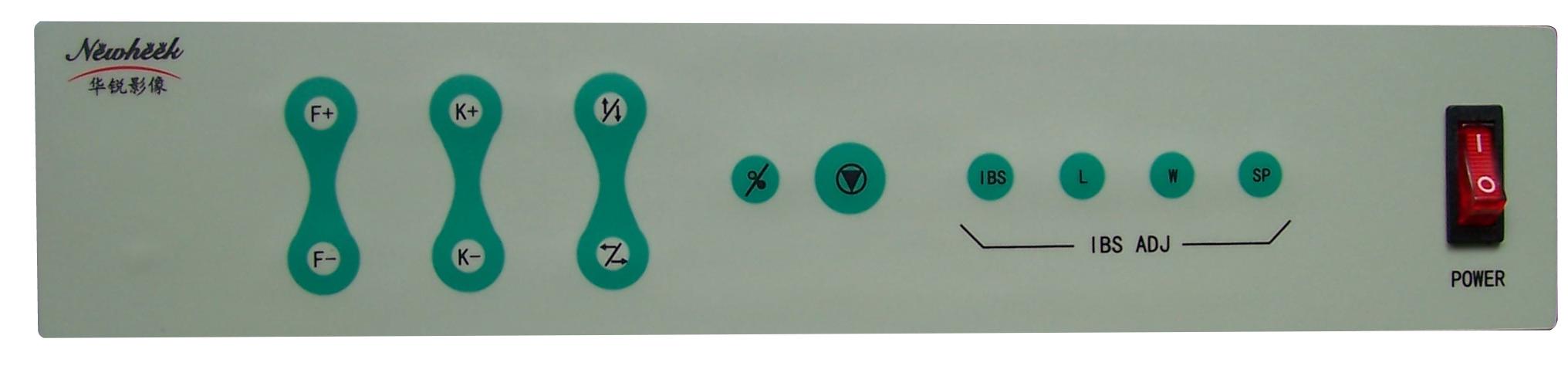

2、NK2005/PRO4型图像处理器是一款普扫监视器，多可以存储8+1幅图像，也就是从0到8记录，后一幅图像属于默帧冻结状态，也就是说和第一幅图像是一样的。当我们想保存一幅图像时，按一下保存按钮，图像是暂停状态，再按一下帧+（F+）处于浏览状态，若再按一下帧+（F+）将进入第二幅画面，然后重复以上步骤进行保存。具体的操作健盘（如下图），下面将详细介绍每个按钮的功能。

1．帧+（F+）：用于帧浏览，1→2→3→4→1循环显示。按一下增加1。如果有其它键按下时，按此键无效。浏览图像时，监视器屏幕中左上角的“F”指示当前显示的图像帧号。在窗宽窗位调节模式和菜单模式下，此键为“参数加”功能键。长按此键5秒以上，参数值会快速增加。

2．帧-（F-）：用于帧浏览，4→3→2→1→4循环显示。按一下减少1。如果有其它键按下时，按此键无效。浏览图像时，监视器屏幕中左上角的“F”指示当前显示的图像帧号。在窗宽窗位调节模式和菜单模式下，此键为“参数减”功能键。长按此键5秒以上，参数值会快速减少。

3．K+：按此键可改变降噪系数，按一次，降噪系数增加1，降噪系数在1→2→3→4→1中循环。如果有其它键按下时或在菜单状态下时，再按此键无效。监视器左上角的“K”指示当前使用的降噪系数等级。在菜单模式下，此键为菜单选择“上移键”。

4．K-：按此键可改变降噪系数，按一次，降噪系数减少1，降噪系数在4（设置的大降噪级数）→3→2→1→4中循环。如果有其它键按下时或在菜单状态下时，再按此键无效。监视器左上角的“K”指示当前使用的降噪系数等级。在菜单模式下，此键为菜单选择“下移键”。

5. (    ):NK2005/PRO4型板无此功能。

6．（    ）：行翻转，图像的左、右翻转。如果有其它键按下时，按此键无效。监视器右上角的“H”指示当前图像的行翻转状态，当图像为未翻转时，显示“H：*”，行翻转后，显示“H：-”。

7．正负像（  ）：图像在正、负像间变化。如果有其它键按下时，按此键无效。监视器右上角的“POS”指示当前图像是否处于反像状态；当图像处于正像时显示“POS”，图像处于反像时显示“NEG”。

8．保存（  ）：将图像保存到左上角的“F”指示的帧号中，图像活动或静止时，使用“F+”或“F-”选择保存图的帧号，按下此键，即保存一帧图到指定帧存中。

9．IBS：IBS菜单键，按此键进入IBS菜单，调节IBS参数。进入菜单后，此键为调节确定键。

10．窗位（L），窗宽（W）：NK2009/PRO4型板无此功能。

看完这些内容后，大家的疑问没有了吧。欢迎致电0536-8322186或13356723728 进行洽谈。
