TH-30B型高压电源是配合上海产汤姆逊影像增强器使用的电源。输入DC24V直流稳压电源,输出五组电压分别为:
HV--30KV;
G4--3KV;
G3--(1.5KV~10KV);
G2--(80V~900V);
G1--(100V~200V)。
其中G3,G2都分为三档预置,分别供9″,6″,4″时用。

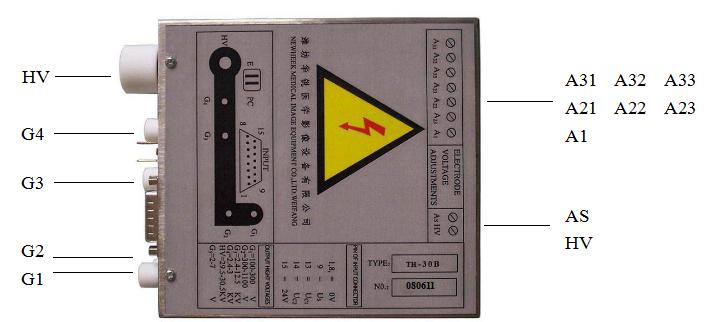

一、TH-30B高压电源输出接线方法:
1. HV接影像增强器的阳极,电压调节固定在30KV;
2. G4接影像增强器的泵电极,电压固定在3KV左右;
3. G3接视野控制电极,有三种模式:
常规模式为9″电压设定在3.2KV;
模式一为6″电压设定在6.5KV;
模式二为4″电压设定在10KV。
G3用来调节视野即影像增强器图像的大小。
电位器G31调节9″图像的大小;
电位器G32调节6″图像的大小;
电位器G33调节4″图像的大小。
4. G2接第二聚焦电极,也有三种模式:
常规模式为9″时的聚焦调节,预制在650V;
模式一为6″时的聚焦调节,预制在720V;
模式二为4″时的聚焦调节,预制在580V。
G2聚焦调节是用来调影像增强器图像中心部位的清晰度。
电位器G21调节9″时图像中心部位的清晰度;
电位器G22调节6″时图像中心部位的清晰度;
电位器G23调节4″时图像中心部位的清晰度。
5. G1接第一聚焦电极,用来调节影像增强器图像边缘的清晰度。
一般调整在140V不许调节。
二、TH-30B高压电源输入接线方法:
输入用15芯接插件接线,接线方法如下:
15芯接+24V;
8芯接0V;
14芯为模式二6″;
13芯为模式三4″;
6芯Vs(2~7V);
其中,9芯与1芯除个别厂家的X光机外一般不用。
三、视野控制模式如下图:
使用6寸时,请将绿线与24V电源相连,其它线悬空
使用4寸时,请将白线与24V电源相连,其它线悬空
使用中如有问题请拨打潍坊华鼎电子技术有限公司技术服务热线0536-8322186或15628738102!
