高压电源TH-30C3说明书

输入DC24V直流电源，输出五组电压分别为：

HV--30KV；

G4--3KV；

G3--（1.5KV~13KV）；

G2--（400V~1200V）；

G1--（4V~320V）。

其中G3，G2，G1都分为三档预置，分别供9″，6″，4.5″时用。

一、输出接线方法：

1． HV接影像增强器的阳极，电压调节固定在30KV；

2． G4接影像增强器的泵电极，电压固定在3KV左右；

3． G3接视野控制电极，有三种模式：

常规模式为9″电压设定在3.2KV；

模式一为6″  电压设定在6.5KV；

模式二为4.5″电压设定在10KV。

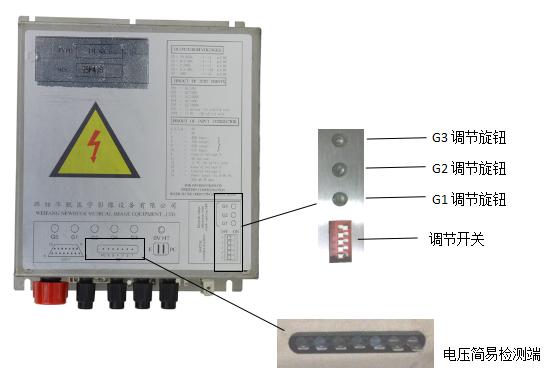

G3用来调节视野即影像增强器图像的大小。（使用G3调节旋钮调节）

4． G2接第二聚焦电极，也有三种模式：

常规模式为9″时的聚焦调节，预制在650V；

模式一为6″时的聚焦调节，预制在720V；

模式二为4.5″时的聚焦调节，预制在580V。

G2聚焦调节是用来调影像增强器图像中心部位的清晰度。（使用G2调节旋钮调节）

5．G1接第一聚焦电极，也有三种模式：

常规模式为9″时的聚焦调节，预制在140V；

模式一为6″时的聚焦调节，预制在150V；

模式二为4″时的聚焦调节，预制在160V。

       G1聚焦调节是用来调节影像增强器图像边缘的清晰度。（使用G1调节旋钮调节）

二、输入接线方法：

输入用15芯接插件接线，接线方法如下：

15芯接+24V；

14芯为模式二6″；

6芯为模式三4.5″；

8芯接0V；

其中，9芯与1芯除个别厂家的X光机外一般不用。

三、视野控制模式如下图：

使用6寸时，请将引脚绿线（14#）与24V电源相连，其它线悬空

使用4.5寸时，请将引脚蓝线（6#）与24V电源相连，其它线悬空

 注意：1、调节电压时要将调节开关调至OFF。

       2、在没有高压静电计的情况下可通过电压简易检测端测量千伏高压， 测得数据应按如下公式进行

           换算。
