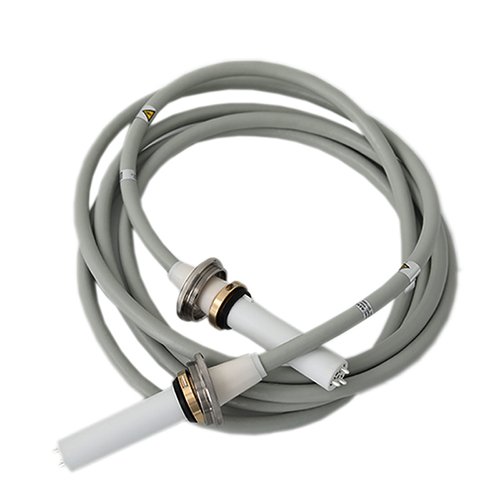

U 型臂 X 光机高压电缆型号选型指南
作者：admin 发布时间：2026-09-10 15:42点击：
U 型臂 DR 在拍片时 U 臂持续旋转摆动，高压电缆反复弯折，对线缆耐压、柔性、屏蔽等级要求远高于固定 DR。多数 U 型臂 X 光机高压故障、图像噪点、高压打火、球管损坏，并非主机问题，而是高压电缆选型不匹配。选型不能只看电压，耐动态弯折、插头匹配、绝缘耐压是三大核心，选错极易出现绝缘击穿、内部断线、图像噪点、设备报错。下面详解 U 型臂 X 光机高压电缆正确选型标准：
一、优先确定额定直流耐压等级（第一参数）
U 型臂 X 光机主流分75kVDC、90kVDC两个规格：
1. 常规 U 臂 DR（50kW 以内，骨科、胸片）：选75kVDC 医用 X 光三芯高压电缆，耐压测试 94kV/15min；带弹性橡胶耐弯折护套。
2. 大功率高频 U 臂 DR（≥50kW、连续透视）：选90kVDC**款，预留充足绝缘余量。
注意事项：不要用普通电力高压电缆替代，医用 X 光高压电缆自带半导电屏蔽层，普通高压电缆电容、绝缘结构不匹配，会造成高压打火。
二、机械特性（U 型臂最关键，区别固定 DR）
U 臂设备工作时电缆跟随机架循环转动，动态耐弯折是重中之重：
1. 动态最小弯曲半径≥90mm；静态弯曲半径≥45mm；严禁小半径折弯，反复弯折会撕裂绝缘层；
2. 护套材质选弹性 EPR 乙丙橡胶，耐油污、耐老化、低温不发硬；普通硬护套短时间旋转就开裂；
3. 按需确认电缆总长，U 型臂常用 4m、5m、6m，长度过长会增大线缆电容，影响高压输出稳定性。
三、芯数与导体规格：U 型臂默认三芯结构
医用 X 光高压电缆为三芯同轴结构：2 根灯丝芯 + 1 根公共芯，适配球管阳极、阴极供电。
常用导体截面：1.5mm² 镀锡铜导体，低电阻，瞬间曝光大电流不发热；
结构：导体→内半导电层→高压绝缘橡胶→外半导电屏蔽层→镀锡铜编织屏蔽→PVC 弹性护套，必须带 95% 覆盖率铜屏蔽，抑制高压电磁干扰，防止图像产生条纹噪点。
四、接头插头匹配，避免接口返工
U 型臂高压电缆分克莱蒙德标准接头（行业通用），采购前核对 2 点：
1. 球管端、高压发生器端插头型号、针脚；不同品牌球管插头不可直接互换；
2. 接头出厂密封工艺，劣质接头易进水受潮，高压打火，直接损坏球管和发生器。
五、资质与验收总结
1. 医用 X 光高压电缆属于医疗配套部件，需配套检测报告，可配合设备放射验收；
2. 出厂必须做高压耐压测试、绝缘电阻检测，绝缘电阻≥1×10¹²Ω・m；
3. 拒绝非标翻新线缆，绝缘层存在气泡、杂质，使用一段时间后容易击穿，造成昂贵球管损毁。
普通骨科 U 型臂 DR → 75kVDC，三芯 1.5mm²，克莱蒙德接头，弹性橡胶耐弯折护套
大功率透视 U 型臂 DR → 90kVDC 三芯高压电缆
注点：耐压等级、三芯结构、动态弯曲性能、插头型号，不要单纯比价。
