高压电源替换七大步

  广州的一家医疗器械公司致电潍坊华锐医学影像设备有限公司，说影像增强器上的高压电源坏了，说换上了高压电源之后，影像增强器还是不行，但是那个损坏的高压电源拿下来的时候就已经烧坏了，我就和他说可能替换的型号可能不兼容，让他在检验一下，也有可能是替换的方式不对，导致高压电源接触不良，后一种就是不好的情况了，那就是影像增强器的其他部件损坏或者是内胆损坏，这种事糟糕的。

  今天就给大家来讲讲高压电源替换的七大步：

  1．打开影像增强器，拆除原主电源板上的接线，然后用新的主电源板替换原有的电源板，并且按原样安装固定。

  2．将增强器的HV高压线按原样插入本电源的高压输出接头。

  3．将增强器的G2线按原样插入本电源的G2输出插头。

  4．调节板一般不用调换，将调节板上PU按原样与G1相连。

  5．将调节板上的接地点按原样与主电源的接地点相连。

  6．将增强器上的阴极线E和黄绿色接地线插头，插到主电源上的另外两个接地点插座上。

  7．将24V电源线接入，红线为+24V，绿线为0V。（原有的电源插头也可以相配）。

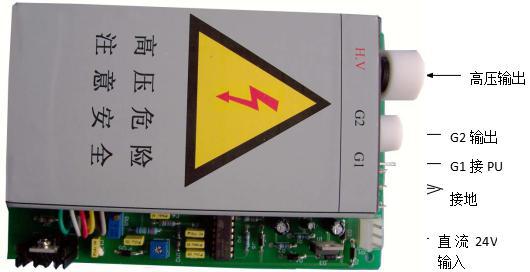

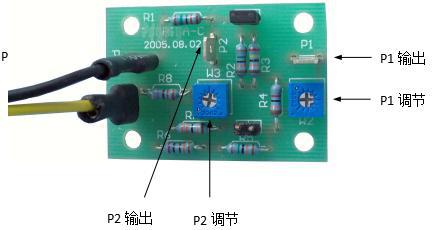

如下图：
