华鼎NK5761HD-P4 / P7高压电源可以替换的电源型号以及它的安装方式

  NK5761HD-P4 / P7高压电源是专为东芝vp33312 vp33314高压电源替代品。它可以用在东芝E5804，E5761，E5764，E5830等影像增强器。其外形、输入输出特性与原型号基本相同，可以替代原型号使用。

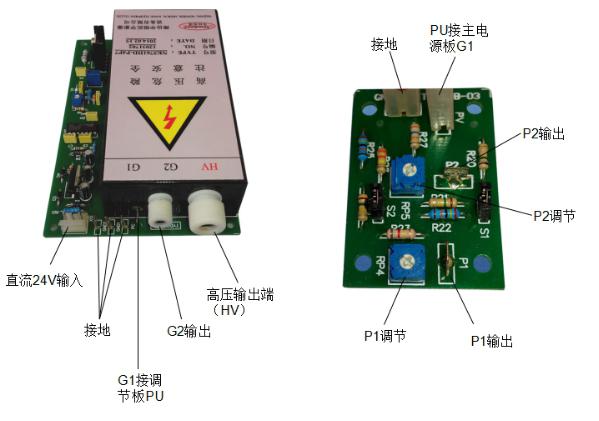

电源包括主电源板（安装在图像增强器内部）和调节板两部分。

  安装前必须注意以下事项！

1.必须保证X射线图像增强器管正常工作，没有管放电、漏电、进气，并输入屏幕损坏现象。

2.最好用酒精清洁影像增强器高压电缆接线端子，并在空气中干燥。如果高压电缆接线端子不清晰，插入高压电源后可能导致放电，造成高压电源损坏。

3.必须确保图像增强器高压电缆接线端子插入高压底部固定高压电缆。由于高压电缆松动，会引起火花现象，造成高压电源损坏。

4.完成上述步骤，但高压电源高压仍有放电现象。它需要断开电源，然后拉出高压电缆，再涂上一些硅橡胶，然后再连接起来。放电现象将消失。

5.必须干燥的空气环境下安装。

 更换方式：

（1）打开图像增强器，去掉主电源板连接线，然后用新的主电源板代替坏电源板，按原安装方式进行固定。

（2）将图像增强器高压电缆插入高压电源高压终端。必须将高压电缆插入底部！

（3）将图像增强器G2线插入高压电源G2端子中。

（4）将调整板PV与G1连接。

（5）将光伏接地端子与主电源板接地连接。

（6）将像增强器阴极电子与电脑连接的图像增强器与主电源板接地的接地线。

（7）接通DC24V电源，红色线为24V，黑色- 24V。

注 意：P1控制中心；P2控制边缘聚焦
