高压电源替换七大方法

  今天就给大家来讲讲高压电源替换的七大步：

 1．打开影像增强器，拆除原主电源板上的接线，然后用新的主电源板替换原有的电源板，并且按原样安装固定。

2．将增强器的HV高压线按原样插入本电源的高压输出接头。

3．将增强器的G2线按原样插入本电源的G2输出插头。

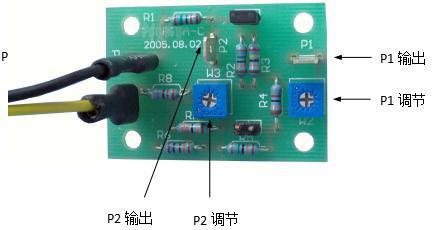

4．调节板一般不用调换，将调节板上PU按原样与G1相连。

5．将调节板上的接地点按原样与主电源的接地点相连。

6．将增强器上的阴极线E和黄绿色接地线插头，插到主电源上的另外两个接地点插座上。

7．将24V电源线接入，红线为+24V，绿线为0V。（原有的电源插头也可以相配）。

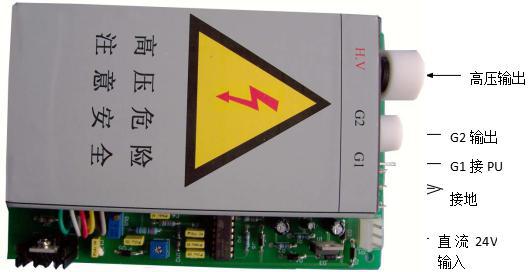

如下图：
