很多X光机维修工程师致电0536-8322186，咨询东芝影增上用的VP-33457-B小高压，称医院用的影增高压电源坏了，我司有没有可替换的，告之客户华锐影像NK5764HD-P1高压电源为替代东芝近几年生产的E5764HD-P1增强器高压电源而设计的，其输入、输出特性与进口电源相同。下面就让咱们来看一下东芝E5764HD—P1增像强器高压电源的代替方法吧
替代方法
1、将原电源拆下，注意原影像增强器连接高压电源接线上的标志不要丢失。
2、将新电源按原样安装在原位置上。
3、检查原24V直流电源电压无误后，将原8芯扁平线插头插入新电源的8芯插座上，特别注意8芯扁平线插头中的红线对准插座的1号脚（+24V）。不能插反！

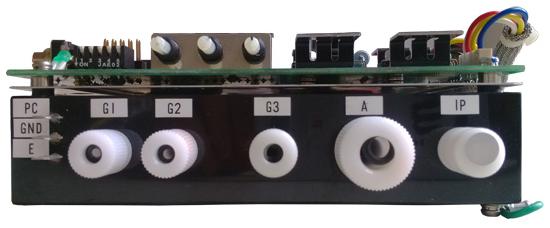

4、将HV、G3、G2、G1的高压线分别换上新电源的高压帽，套上原有垫圈和0型垫圈后插入相应的高压输出接头内，盖上新的高压帽。
5、原接线与电源插座的标记应相符不能插错。
6、将阴极PC和地线GND插入相应的插座。检查无误后即可通电使用。
7、各电位器的对应功能：（请在出射线的情况下进行调节，不必拘泥于各电极电压的大小，以实际图像效果为准）
G11：9′边缘聚焦；G12：6′边缘聚焦；G13：4′边缘聚焦；
G21：9′主聚焦； G22：6′主聚焦； G23：4′主聚焦；
G31：9′视野调整；G32：6′视野调整；G33：4′视野调整；
8、G1为图像边缘聚焦一般不用调节；G3为图像大小调节，（如没有综合测试卡，请不要乱调）；由于HV高压涉及电源的稳定性和安全性，出厂时已调整好，一般不要调节！
高压电源安装示意图
输入插（座）排各脚功能：
1（红）．+24V 2（黑）．3（黄）：0V
4（兰）．E 5（白）．B 6（绿）．A
当+24V电源输入时，1脚接+24V、2脚接0V。此时高压电源工作在9′状态；调节G21可以调节图像的聚焦。当6脚A接4脚E时为6′：调节G22可以调节图像的聚焦。当5脚B接4脚E时为4′：调节G23可以调节图像的聚焦。
