X射线高压发生器

1、概述

   x射线高压发生器在结构上分控制台和控制柜两部分，其中控制台主要完成人机交互功能，控制柜主要产生X射线球管所需的高压和灯丝电流。

  本机采用高频电源,输出的X射线具有波形稳定、患者剂量低、曝光时间短、精度高和重复性好等优点，整体结构轻巧美观，使用操作简单易行。

  本机采用微处理器控制，大大改善了曝光的重复性和操作的效率；提供多种自诊断程序，使设备易于维修。

  本机可满足摄影和透视的需要。与电视系统配套可以进行透视自动亮度调节（ABS）；可进行透视；可进行常规摄影；器官程序摄影等需求。

（1）使用范围

    发生器与诊视床、摄影床、胸片架等设备配套,适用于医疗单位对患者进行X射线透视和摄影诊断。

（2）规格型号

     NKV50型

（3）使用条件

   1)环境条件：

   a)环境温度范围：15～35℃

   b)相对湿度范围：30%～75%

   c)大气压力范围：70kPa～106kPa

   2)电源条件：

   a)电压：交流380V±38V

   b)电源相数：三相

   c)频率：50Hz±1Hz

   d)内阻：＜0.17Ω（既两相线之间电阻小于0.17Ω）

   e)功率：≥60kVA@0.2s

   f)瞬时大电流：90A

   g)过电流释放器的额定值：63A

   3)接地电阻: 接地系统接地电阻不大于4欧姆。

（4）主要特点

  1)大屏幕LCD液晶屏显示曝光体位；

  2)预存储256个摄影曝光参数；

  3)多种透视KV转摄影KV曲线；

  4)透视自动亮度调节；

  5)故障自诊断功能；

  6)时间、毫安、毫安秒的选择符合IEC标准；

  7)友好的人机界面；

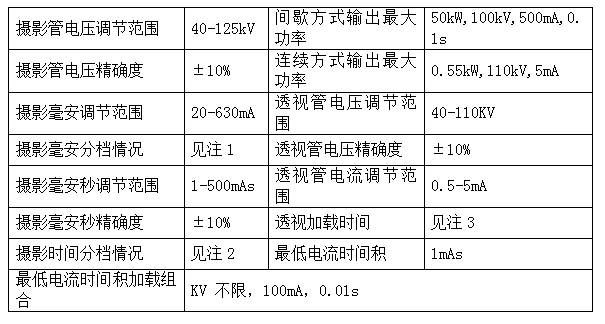

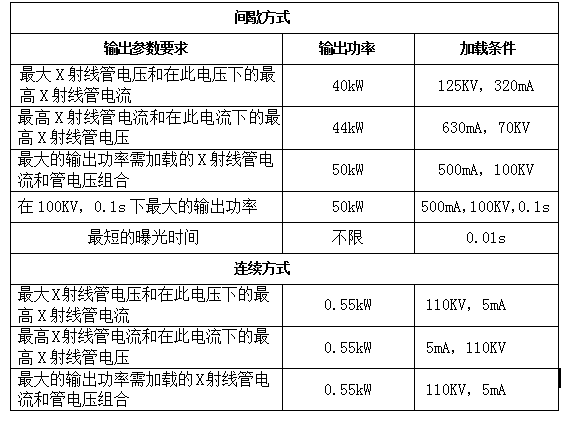

2、主要参数

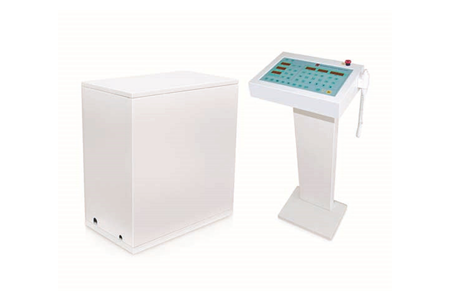

3、细节图
