华鼎电子高压电源的替换方法以及调节方法

 很多经销商和医院致电潍坊华鼎电子技术有限公司说自己的高压电源损坏，需要维修，问我们如何替换，下面就来给大家讲一下高压电源的替换方法以及调节方法。

替换方法：

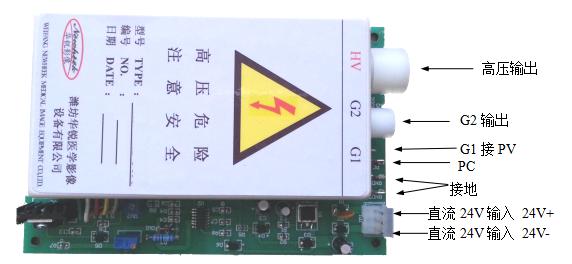

1．打开影像增强器，拆除原主电源板上的接线，然后用新的主电源板替换原有的电源板，并且按原样安装固定。

2．将增强器的HV高压线按原样插入本电源的高压输出接头。注意必须插到底！

3．将增强器的G2线按原样插入本电源的G2输出插头。

4．调节板一般不用调换，将调节板上PV按原样与G1相连。

5．将调节板上的接地点按原样与主电源的接地点相连。

6．将增强器上的阴极线E和黄绿色接地线插头，插到主电源上的另外两个接地点插座上。

7．将直流24V电源线接入。红线为+24V，黑线为0V（原有的电源插头也可以相配）。

注意：调节板P1、P2的输出电压设计与原装电源略有不同，连线时请注意区分

调节方法：

  如果使用原有的调节板一般不用调节，当图像不够清晰时可以先仔细调节P1（中心聚焦）的调节电位器至图像基本清楚，然后微调P2（边缘聚焦）的调节电位器使图像达到清晰。
