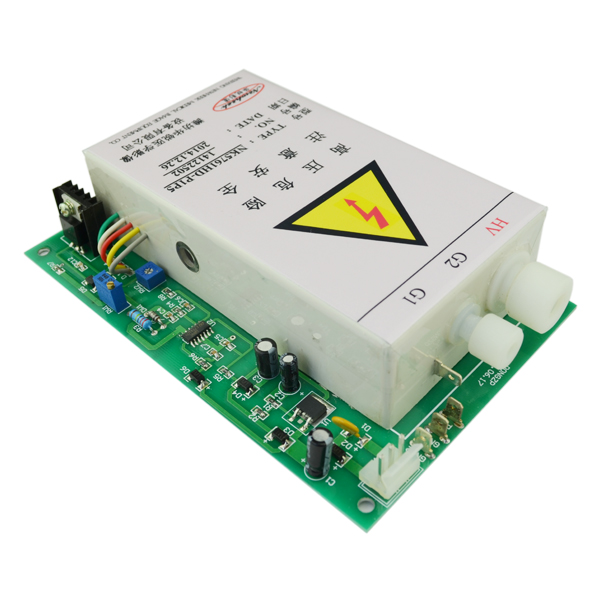

NK5761HD-P1P5型高压电源可以替代东芝VP-33314型高压电源

   NK5761HD-P1P5型高压电源是为了替代东芝VP-33314型高压电源而设计的。其外形、安装尺寸以及输入、输出特性与原装电源基本相同，完全可以替换使用，在稳定性和可靠性方面有独到之处。

　一、高压电源替换方法：

　　1．打开影像增强器，拆除原主电源板上的接线，然后用新的主电源板替换原有的电源板，并且按原样安装固定。

　　2．将增强器的HV高压线按原样插入本电源的高压输出接头。注意必须插到底！

　　3．将增强器的G2线按原样插入本电源的G2输出插头。

　　4．调节板一般不用调换，将调节板上PV按原样与G1相连。

　　5．将调节板上的接地点按原样与主电源的接地点相连。

　　6．将增强器上的阴极线E和黄绿色接地线插头，插到主电源上的另外两个接地点插座上。

　　将直流24V电源线接入。红线为+24V，黑线为0V（原有的电源插头也可以相配）。

　　二、调节方法：

　　如果使用原有的调节板一般不用调节，当图像不够清晰时可以先仔细调节P1（中心聚焦）的调节电位器至图像基本清楚，然后微调P2（边缘聚焦）的调节电位器使图像达到最清晰。

　　相信大家对于高压电源的替换方法和调节方法都有一定的了解了吧啊，如果使用中遇到问题欢迎致电：0536-8322186或13356723728
