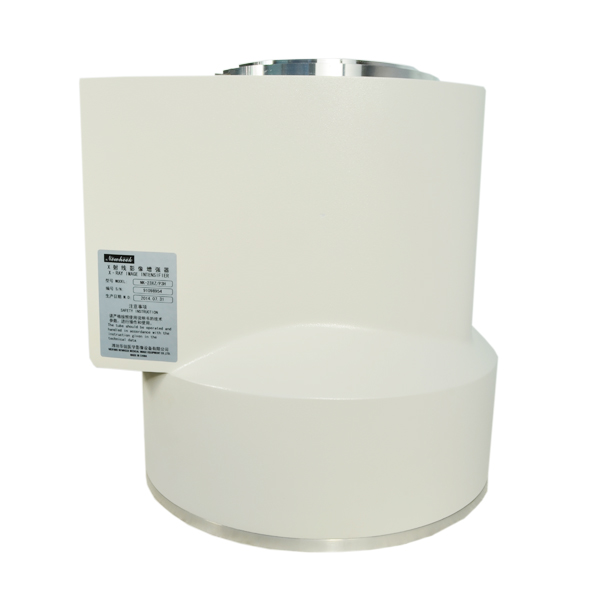

影像增强器的亮度增益决定因素

作者：admin 发布时间：2019-07-31 09:14点击：

提高影像增强器的亮度增益可以利用影像增强器的面积缩小增益和能量增益。

影像增强管的主要用途使提高影像亮度，以便于电视摄像。输出屏影像亮度与输入屏影像亮度之比定义为影像增强器的亮度增益，亮度增益取决于以下两个因素。

1.由于输出屏面积比输入屏小，光电阴极发射出的电子，通过电子光学系统，将集中投射到面积较小的输出荧光屏上。这样，输出荧光屏单位面积接受的电子数量以及由它们激发出来的光子数量将增加，从而提高了亮度。这叫面积缩小增益。它等于输入屏面积与输出屏面积之比，对于圆形荧光屏，又等于输入屏有效直径平方与输出屏有效直径平方之比。例如，输入屏有效直径为9英寸，输出屏有效直径为1英寸，缩小增益为92＝81

2.从光电阴极发射出的电子，在阳极正电位加速过程中获得了能量。光电阴极与阳极之间电压越高，电子获得的能量越大，在输出荧光屏上激发出的光子数量越多，亮度越强。这叫能量增益，尽管只有1/10左右的电子能量被输出屏转换为可见光，由于能量放大作用，在观察屏上仍能产生为普通荧光通量50～100的影像。从上述讨论可知，影像增强器的亮度增益等于面积缩小增益和能量增益之积。
