影像增强器的结构原理

时间:2019-09-18 15:38

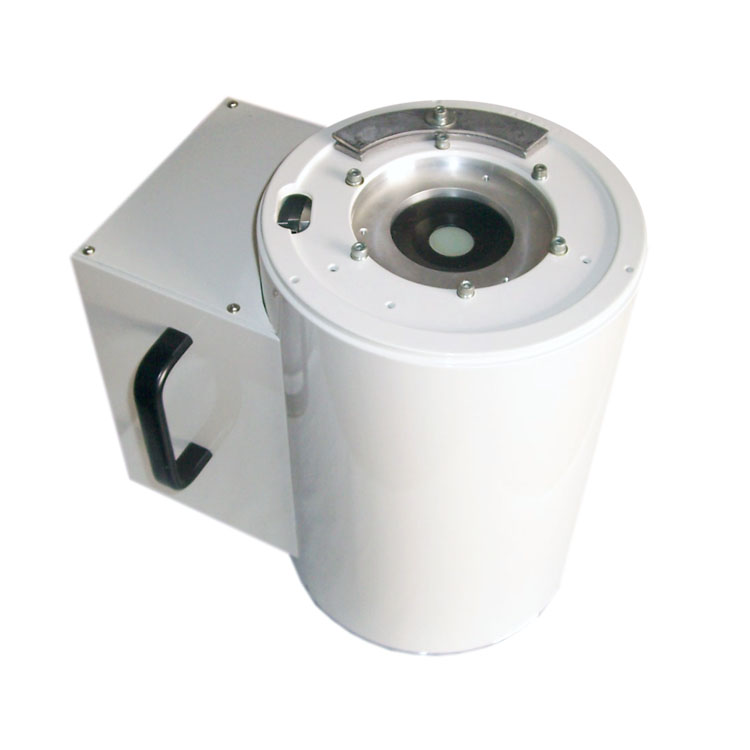

影像增强器：真空管与聚焦电极：为了防止光电子在运行过程中出现阻碍或者产生能量的消耗设置真空管主要是可以使光电子没有障碍的加速通过。聚焦电极则是使电子可以聚集到输出闪烁体的表面从而使图像信号得到加强。可以通过改变聚焦极电压的大小使图像放大或者缩小。在相同的摄影条件下，如果调大输入视野的尺寸，会使图像的亮度升高，相反，如果调小输入视野的尺寸，则会使图像亮度降低。
输出闪烁体：输出闪烁体通常沉积于输出屏表面，通常用ZnCdS（Ag）作为原料。并且可在加速电子的作用下发出绿色的可见光。
输出屏：输出屏的图像与输入屏图像相比为倒像。其输出屏的主要目的是降低光线的散射现象并且将光线反射现象达到最小化。
