影像增强器通常为圆柱形，其内胆为其影像增强器核心部件，其大体工作过程如下对X射线敏感的输入屏闪烁晶体将其X线的不卡见光转换为可见光，产生可见光光子在光电阴极的光电效应下转换为发射电子的图像即光电子，通过加速聚焦到达输出屏

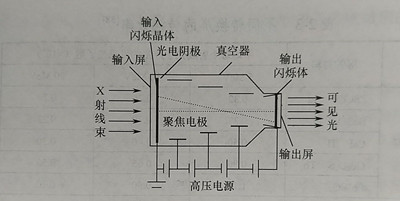

影像增强器主要由输入屏，输入闪烁晶体，光电阴极，真空管和聚焦电极，输出闪烁晶体，输出屏组成。其具体结构模式图如下
输入屏：为了保证其输入屏具有足够强度可以使其成为真空器件，一般采用具有较小衰减效果且其散射射线能力弱的铝或者钛制造成为厚度大约0.25mm-0.5mm的板面结构。
输入闪烁晶体：由于X射线的波长比可见光的波长要小，所以使用CCD等设备无法直接使其直接成像，所以需要闪烁晶体的参与使其将X射线转化为可见光。为了能够保证电子通过的路径保持等值，避免图像变形现象发生，输入闪烁晶体一般为曲面形。
光电阴极：闪烁体受到X射线之后激发出可见光光子，而后光电因子通过光电效应释放出光电子。真空管与聚焦电极：为了防止光电子在运行过程中出现阻碍或者产生能量的消耗设置真空管主要是可以使光电子没有障碍的加速通过。聚焦电极则是使电子可以聚集到输出闪烁体的表面从而使图像信号得到加强。可以通过改变聚焦极电压的大小使图像放大或者缩小。在相同的摄影条件下，如果调大输入视野的尺寸，会使图像的亮度升高，相反，如果调小输入视野的尺寸，则会使图像亮度降低。
输出闪烁体：输出闪烁体通常沉积于输出屏表面，通常用ZnCdS（Ag）作为原料。并且可在加速电子的作用下发出绿色的可见光。
输出屏：输出屏的图像与输入屏图像相比为倒像。其输出屏的主要目的是降低光线的散射现象并且将光线反射现象达到最小化。
