图像增强器与平板探测器的对比

  图像增强器是20世纪50年代后期的旧式技术,是2003 - 2004年左右的标准(除胶片以外的唯一选择)。该技术是利用真空管(电子倍增器),输入和输出窗口采用荧光粉涂层将光子/电子转换成可见光。

  图像增强器在X射线检查系统中使用时,该技术的主要优点是能够在低能(5或10kV)辐射成像。其优势在于:第一是成像速度,图像增强器的系统以30FPS(每秒帧数)运行或生成图像,这被认为是实时的。第二个是增益,15000到36000增益使得图像增强器在将电子/光子转换成低X射线或光照水平的可见光时非常有效。第三是创建不是基于像素的放大率的简单能力,通过电子方式减小输入窗口大小,可以在图像增强器中实现放大。

  图像增强器的不利一面,真空管在输入窗口处凸出,需要进行某种类型的校正算法的情况下来测量。

  平板探测器在2000-2001年左右的开始大规模商业化,当时计算能力可用且价格更低。随着对构建大型传感器所需的半导体制造技术的显着改进,也实现了这种可用性。平板探测器使用几种方法将可见光的闪烁层转换为电信号,然后将其转换为可以使用最新的软件/计算机显示和分析的图像。两种最流行的技术是光电二极管和CMOS。还有一些其他技术可用,但在构建通用电子检测系统时,它们的成本非常高。

  平板探测器的优势是物理封装的尺寸,平坦的输入窗口和灰度或空间宽容度(4096最小灰度与256)。丰富的灰度导致计算机分析软件算法可以检测单个灰度差异,从而产生通过视觉分析无法实现的测试结果(人眼无法真正检测到超过256个阴影的灰度)。此外,得到的平面图像不需要校正以进行精确的图像分析和测量。产生的信号也是数字信号,因此不会因为镜头或相机配置而丢失信号A / D转换或图像质量下降。

  与图像增强器相比,平板探测器更具有使用优势。平板探测器的使用几乎是当今医疗X射线系统的标准。潍坊华鼎电子是一家生产x光机及配件的进出口贸易公司,平板探测器种类齐全,欢迎咨询。

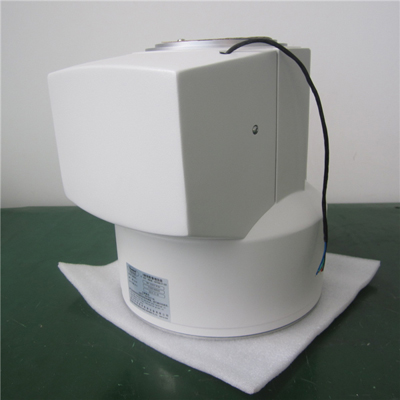

图像增强器
