X射线设备中的高压电缆的连接功能有哪些？

      X光机的高压电缆功能介绍：

　　高压电缆在大、中型X线机中，连接高压发生器和X线管头。作用是将高压发生器输出的高压送到X线管的两极，把灯丝加热电压送到X线管的灯丝。

　　高压电缆的结构：按心线的排列方式有同轴式(同心圆式)和非同轴式(非同心圆式)两种。

　　(一)导电心线

　　高压电缆内层。每根心线由多股细铜丝组成，外包绝缘皮。绝缘要求：经受50Hz，1000V交流电试验5min不击穿。二心专供单焦点X线管用，三心专供双焦点X线管用。(各心线间有绝缘皮)

　　(二)高压绝缘层

　　在心线外，是高压电缆的主要绝缘层，由橡胶和化学原料配置而成，厚度在4.5-13mm之间。有良好的机械强度和韧性，在一定范围内可以弯曲，耐压要求一般为50-200KV。

　　(三)半导体层

　　紧贴于绝缘层上，由半导体材料与橡胶制成，灰黑色，厚1-1.5mm。作用是消除绝缘层外表面与金属屏蔽层之间的静电场。

　　(四)金属屏蔽层

　　用直径不大于0.3的镀锡铜丝编织而成，编织密度不小于50%，或用镀锡铜丝网带重叠包绕，紧贴在半导体层上在电缆两端与高压插头喇叭口相焊接，通过固定环接地。金属屏蔽层的作用是当高压电缆击穿时，防止电击操作者或患者，以保证人身安全。

　　(五)保护层

　　外层，用塑料制成的较多，以为有用黑色面纱和维纶线编织而成。作用是加强电缆的机械保护，减少外部的损伤，并能防止有害气体、油污和紫外线对线缆的危害。

　　使用高压电缆的注意事项：

　　防止过度弯曲。其弯曲半径不能小于电缆直径的5-8倍，以免引起裂痕，降低绝缘强度。平时要保持电缆的干燥清洁，避免油污、潮气和有害气体的侵蚀，以免橡胶老化。

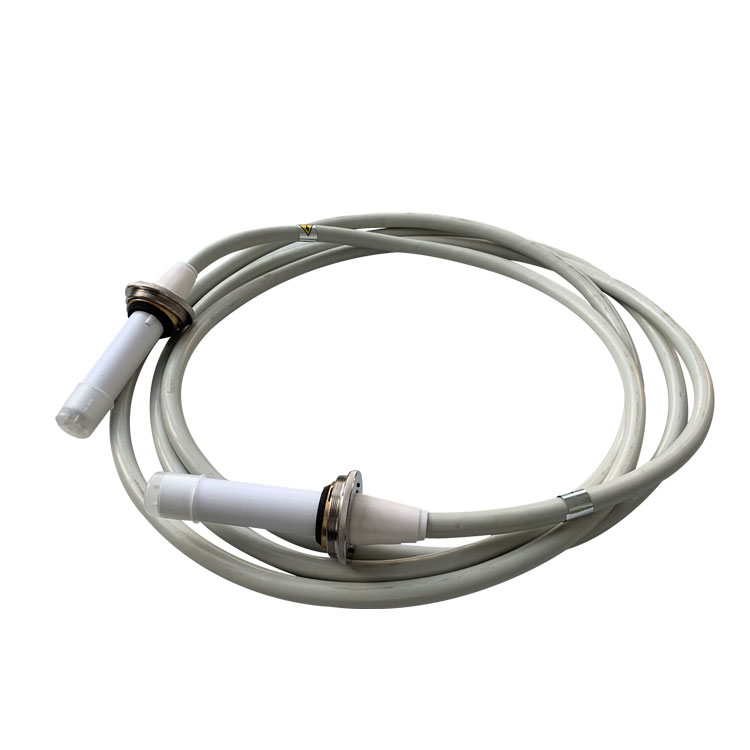

　　我们潍坊华鼎电子技术有限公司的高压电缆有75KV和90KV两种。75KV的高压电缆两头耐高压可达125KV，90KV高压电缆两头耐高压可达150K。
