医用X光机高压电缆选型全攻略：从耐压等级到品牌对比的深度指南

高压电缆作为X光机高压发生器与球管之间的“血管”，其选型直接决定设备成像质量与运行安全。据统计，因电缆选型不当导致的设备故障占比高达38%，单次维修成本可达5-10万元。本文从耐压等级、芯线结构、敷设环境等六大维度，结合行业案例与主流品牌对比，为医疗机构提供可落地的选型方案。

一、选型核心参数：四大技术门槛解析

1. 耐压等级匹配原则

• 基础标准：高压电缆额定电压需≥球管耐压值的1.2倍。例如，150kV球管需选用≥180kV耐压等级的电缆（常见型号为90kV电缆适配150kV球管）。
• 典型案例：
  • CT设备：双源CT（如西门子Force）需采用200kV耐压同轴电缆，单根长度≥3m，载流量≥1.5mA；
  • DR设备：动态平板DR（如联影uDR 780i）通常选用150kV非同轴电缆，护套层需通过IP68防水测试。

2. 芯线数与结构选择

• 单焦点球管：选用二芯线电缆（高压芯+灯丝加热芯），典型规格为75kV-10mm²；
• 双焦点球管：选用四芯线电缆（双高压芯+双灯丝加热芯），典型规格为90kV-16mm²；
• 同轴与非同轴对比：



  类型	优势	劣势	适用场景
  同轴电缆	抗干扰能力强，适合高频设备	弯曲半径要求高（≥15倍直径）	高端CT、DSA血管造影机
  非同轴电缆	成本低，易敷设	信号串扰风险高	常规DR、胃肠机



3. 绝缘材料性能对比

• 交联聚乙烯（XLPE）：耐压≥200kV，介电常数2.3，常用于150kV以上设备；
• 硅橡胶（SIR）：耐温-60℃~200℃，弯曲寿命≥10万次，适合移动式C臂机；
• 聚酰亚胺（PI）：抗辐射性能强，常用于放疗模拟定位CT设备。

4. 机械强度与弯曲半径

• 铠装电缆：钢丝铠装层抗压强度≥500N/mm²，适用于埋地敷设；
• 弹簧护套电缆：弯曲半径≤8倍直径，通过10万次动态弯曲测试，适用于C臂机旋转关节。

二、敷设环境适配：四大场景解决方案

1. 固定式设备（CT/DR）

• 要求：电缆长度冗余≥10%，护套层阻燃等级达UL94 V-0；
• 推荐方案：
  • 埋地敷设：选用铠装电缆（如上海南洋YJV22-8.7/15kV），外径≤35mm；
  • 桥架敷设：选用阻燃电缆（如上上电缆ZR-YJV-18/30kV），弯曲半径≥12倍直径。

2. 移动式设备（C臂机/移动DR）

• 要求：护套层邵氏硬度≥85A，通过5万次动态弯曲测试；
• 推荐方案：
  • 弹簧护套电缆（如潍坊华鼎HD-X90-SP），单根长度≥5m，弯曲半径≤120mm；
  • 轻量化电缆（如亨通HT-X150-LW），重量较传统电缆降低40%。

3. 特殊环境（手术室/ICU）

• 要求：电缆护套层需通过ISO 10993生物相容性测试，低烟无卤（LSZH）材料；
• 推荐方案：
  • 耐消毒液电缆（如宝胜BS-X75-AC），可耐受75%酒精擦拭≥500次；
  • 抗菌护套电缆（如江南电缆JN-X90-AB），抑菌率≥99.9%。

4. 极端环境（高原/高湿）

• 要求：护套层抗UV老化≥5000小时，耐温范围-40℃~105℃；
  • 高原设备：选用耐寒电缆（如鲁能泰山LN-X150-HT），击穿场强≥40kV/mm；
  • 高湿环境：选用防水电缆（如阳谷电缆YG-X90-WP），浸水72小时绝缘电阻≥1GΩ。

三、主流品牌对比：四大维度技术评分

• 技术差异：
  • 克莱蒙得：采用纳米复合绝缘层，局部放电≤1pC；

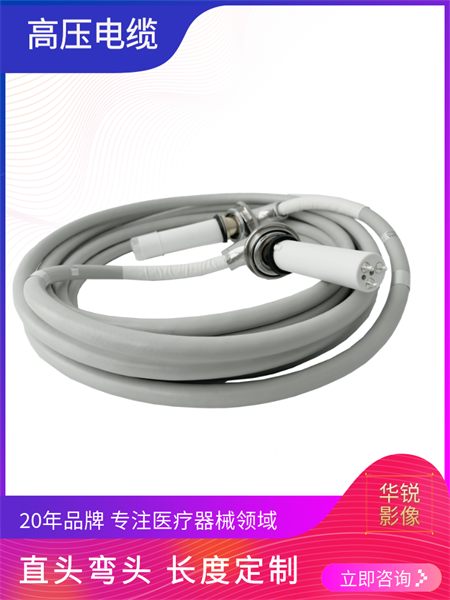

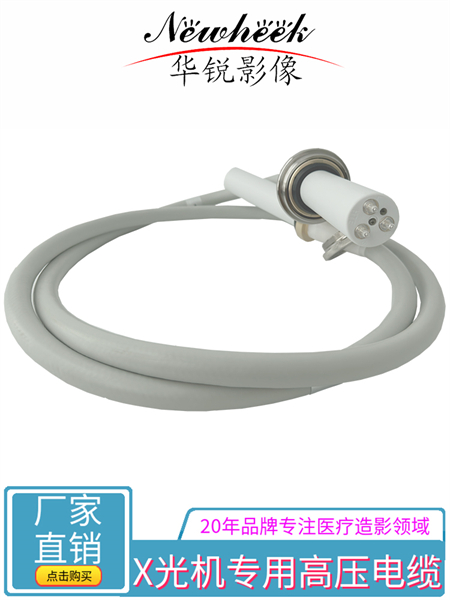

  • 潍坊华鼎：提供直头/弯头插头定制，适配90%以上进口设备；
  • 宝胜电缆：护套层添加石墨烯材料，散热效率提升30%。

四、选型避坑指南：三大常见误区

1. 误区一：盲目追求高耐压

• 案例：某医院为125kV球管采购200kV电缆，导致成本增加40%，且电缆重量超标引发设备振动。
• 正确做法：根据球管参数选择匹配电缆，避免过度设计。

2. 误区二：忽视敷设环境

• 案例：某移动DR在手术室使用普通PVC护套电缆，3个月后因消毒液腐蚀导致绝缘击穿。
• 正确做法：高湿环境必须选用LSZH护套，手术室需通过ISO 10993测试。

3. 误区三：轻视售后服务

• 案例：某基层医院采购低价电缆，2年后接头氧化引发故障，厂家以“非标使用”为由拒绝保修。
• 正确做法：选择提供5年质保、24小时响应的供应商，优先采购带序列号可追溯产品。

五、选型工具推荐：三大实用方法

1. 耐压快速计算法

• 公式：电缆耐压值（kV）= 球管峰值电压（kV）× 1.2 × 安全系数（1.1-1.3）
• 示例：150kV球管需选型电缆：150×1.2×1.2=216kV（实际选用200kV同轴电缆）

2. 载流量估算表

3. 供应商评估清单

• 是否提供定制长度（误差≤1%）；
• 是否通过ISO 13485医疗认证；
• 是否提供3D模型文件辅助安装；
• 备件库存是否覆盖主流型号。

结语

医用X光机高压电缆选型需兼顾技术参数、敷设环境与成本效益。通过本文所述方法，医疗机构可实现三大目标：

1. 降本：国产电缆替代进口方案节省采购成本30%-50%；
2. 增效：定制化设计减少设备停机时间；
3. 保质：严格匹配球管参数，延长电缆寿命至8年以上（行业平均寿命为5-6年）。
