X光机高压电缆维护与保养指南：从故障排查到寿命管理全解析

X光机高压电缆作为连接高压发生器与球管的核心部件，其可靠性直接影响设备成像质量与运行安全。据统计，约45%的X光机突发故障由高压电缆绝缘破损、接头松动或机械损伤引发，导致单次维修成本高达2-5万元。本文将从电缆结构、检测方法、修复流程及预防性维护四个维度，系统梳理高压电缆全生命周期管理要点，为医疗机构设备科及技术人员提供可落地的操作指南。

一、X光机高压电缆结构与失效原理

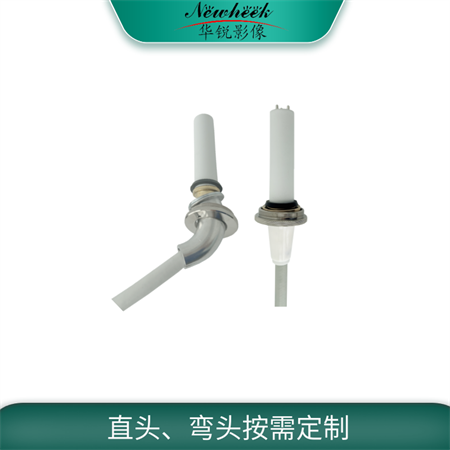

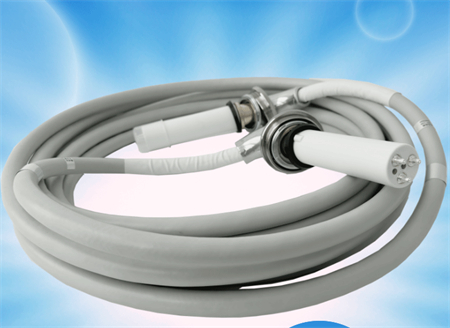

1. 电缆核心构造解析
X光机高压电缆通常由以下五层结构组成（以典型150kV电缆为例）：

• 导体层：多股绞合镀锡铜芯（截面积≥10mm²），承载高压电流（0.1-1mA级）；
• 半导体层：碳黑填充硅橡胶层，消除导体表面电场集中；
• 绝缘层：交联聚乙烯（XLPE）或硅橡胶（SIR）材料，耐压等级≥200kV；
• 屏蔽层：镀锌铜丝编织网（覆盖率≥85%），抑制电磁干扰；
• 护套层：聚氨酯（TPU）或氯丁橡胶（CR）外护套，防油污、耐弯曲（弯曲半径≥10倍电缆直径）。

2. 典型失效模式

• 绝缘击穿：长期高压导致XLPE材料交联键断裂，形成微孔放电通道；
• 接头氧化：压接端子与导体接触不良，电阻升高引发局部过热（温度可达120℃）；
• 机械损伤：球管旋转运动或检查床频繁移动导致电缆护套开裂；
• 化学腐蚀：消毒液渗入护套层，加速绝缘材料老化。

内链推荐：

• 了解更多高压电缆材料特性，可参考《医用X光机高压电缆选型指南》
• 球管运动系统维护方法，详见《X光机C臂与球管组件保养手册》

二、日常巡检与状态检测方法

1. 外观检查“三看一测”法

• 看护套完整性：检查电缆护套是否存在裂纹、鼓包、渗油（油浸电缆需重点观察）；
• 看弯曲半径：确认电缆在球管旋转过程中最小弯曲半径≥150mm（以10mm²电缆为例）；
• 看标识清晰度：核对电缆型号（如150kV-10mm²）、生产日期及耐压等级；
• 测接地电阻：使用万用表测量屏蔽层接地电阻≤4Ω，避免漏电流干扰成像质量。

2. 绝缘性能检测

• 兆欧表测试：
  • 测试条件：电缆断电后静置≥24小时，环境温度20-25℃；
  • 合格标准：绝缘电阻≥500MΩ（500V档测试）；
  • 风险预警：若电阻值＜200MΩ，需立即排查绝缘层受潮或破损点。
• 局部放电监测：
  • 使用高频电流传感器（HFCT）检测电缆接头放电信号，阈值设定为5pC；
  • 若检测到＞10pC的脉冲信号，需重点检查压接端子与屏蔽层连接处。

3. 电气性能验证

• 耐压试验：每2年进行一次交流耐压测试（1.5倍额定电压，持续5分钟）；
• 电容测试：测量电缆电容值，与出厂数据对比偏差≤±5%，判断绝缘层是否受潮。

案例警示：
某三甲医院X光机因电缆护套开裂未及时发现，导致高压击穿引发球管损坏，维修费用达8万元，停机时间超过72小时。

三、故障修复与应急处理

1. 常见故障类型及处理

2. 应急处理指南

• 临时断电：发现电缆冒烟或焦糊味时，立即切断高压发生器电源；
• 物理隔离：使用绝缘胶带包裹破损护套，避免人员触电；
• 记录故障：拍摄故障点照片，标注电缆型号与故障位置，便于维修人员快速定位。

技术延伸：

• 绝缘层修复材料选择，可参考《医用级电缆绝缘修复胶性能对比》

四、预防性维护与寿命延长策略

1. 定期维护计划

2. 延长寿命技巧

• 避免过度弯曲：在球管旋转轴处安装弹簧护套，减少电缆机械应力；
• 控制环境温湿度：机房温度≤25℃，湿度≤60%，防止护套层老化；
• 减少消毒液接触：使用防水套管包裹电缆与设备连接处，防止酒精渗透。

3. 备件管理建议

• 储备同型号电缆5米备用段（含接头），便于快速更换；
• 定期测试备件绝缘性能，确保存放期间无受潮或损伤。

结语

X光机高压电缆维护是一项系统性工程，需通过日常巡检、定期检测、故障修复与预防性维护四环节闭环管理。通过本文所述方法，医疗机构可降低电缆故障率（预计减少60%以上非计划停机），同时延长电缆使用寿命至10年以上（行业平均寿命为6-8年）。对于技术人员而言，掌握从兆欧表检测到局部放电监测的全流程技能，是保障设备稳定运行、降低维修成本的核心能力。
