平板探测器DDR技术全解析：从胸片到骨关节，医疗诊断的数字化利器

平板探测器X线数字成像（DDR）：医疗诊断的数字化革命

X线检查是临床诊断的“第一道防线”，而平板探测器直接数字成像（DDR）技术的普及，彻底颠覆了传统胶片成像的局限。DDR通过将X线直接转换为电信号，实现毫秒成像、超低辐射剂量、智能后处理，成为骨科、胸科、急诊等科室的核心设备。本文从技术原理、临床应用、设备选型三方面，解析DDR如何重塑医学影像诊断流程。

一、DDR技术原理：从X线到数字图像的飞跃

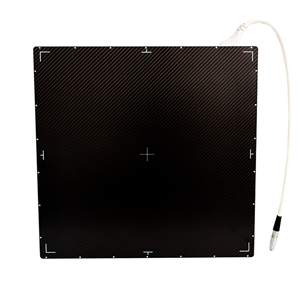

1. 核心部件：平板探测器的两种技术路线

• 非晶硒（a-Se）直接转换探测器
  • 原理：X线光子直接激发非晶硒层产生电子-空穴对，在外加电场作用下形成电流，存储于薄膜晶体管（TFT）电容中，经模数转换生成数字图像。
  • 优势：无可见光转换步骤，空间分辨率高（像素尺寸≤85μm），量子探测效率（DQE）峰值达80%，适合乳腺、骨关节等高精度成像。
  • 代表场景：乳腺钼靶检测、小儿骨龄评估。
• 非晶硅（a-Si）间接转换探测器
  • 原理：X线先经碘化铯（CsI）闪烁体转换为可见光，再由非晶硅光电二极管阵列转换为电信号，最终数字化。
  • 优势：闪烁体涂层厚度可控，动态范围宽（≥16bit），抗散射能力强，适合胸片、腹部等大范围成像。
  • 代表场景：肺炎筛查、肋骨骨折定位。

2. 关键性能指标对比

二、DDR临床应用场景：覆盖全科室的诊断

1. 胸肺疾病筛查：低剂量下的高清成像

• 肺炎/肺结核：DDR通过16bit灰阶动态范围，清晰显示肺叶炎性密度改变、结核球卫星灶，配合窗宽窗位调节，抑制肋骨重叠伪影，提升微小结节检出率。
• 气胸/胸腔积液：0.1mm层厚连续扫描，精准勾画胸膜线偏移、液气平面，诊断准确率较传统X光提升25%。

2. 骨关节与脊柱：全景拼接与低剂量成像

• 全脊柱成像：采用长骨拼接技术，单次曝光覆盖C1-S5椎体，自动生成全景图像，脊柱侧弯Cobb角测量误差≤1°。
• 小儿骨折：非晶硒探测器搭配自动曝光控制（AEC），辐射剂量低至0.01mGy（传统X光0.1mGy），减少对儿童性腺的辐射风险。

3. 急诊创伤：动态DDR的实时诊断

• 动态DDR：每秒15帧连续曝光，生成“X线电影”，实时观察骨折端移位、关节脱位复位过程，避免重复照射。
• 床旁DR：配备蓄电池+折叠支架，5分钟内完成ICU患者全身投照，支持仰卧位、侧卧位、半坐位多体位成像。

4. 特殊场景：从手术室到灾难救援

• 术中导航：DDR平板嵌入C型臂，实时显示椎弓根螺钉植入轨迹，降低神经损伤风险。
• 地震救援：便携式DDR（重量≤12kg）搭配防震运输箱，在断电环境下完成四肢骨折快速诊断，救援效率提升40%。

三、DDR设备选型指南：如何匹配临床需求？

1. 科室级选型策略

• 胸科/呼吸科：优先选择非晶硅探测器+碘化铯闪烁体，搭配自动肺纹理增强算法，提升肺结节检出率。
• 骨科/儿科：推荐非晶硒探测器+动态DDR功能，支持低剂量下关节活动度评估。
• 急诊科/ICU：选择蓄电池供电+IP65防护等级设备，适应无电源、高湿度环境。

2. 关键参数解读

• DQE（量子探测效率）：直接反映探测器对X线的利用率，乳腺成像需DQE≥75%，胸片成像需DQE≥70%。
• MTF（调制传递函数）：评估空间分辨率，0.5lp/mm处MTF值应≥0.3，确保骨皮质连续性显示。
• 动态范围：≥14bit可覆盖从软组织到骨骼的密度差异，避免高密度区“饱和”伪影。

3. 典型配置案例

• 基层医院：
  • 设备：14×17英寸非晶硅探测器+50kW高频高压发生器
  • 预算：20万-30万元
  • 适用场景：常规胸片、四肢骨折
• 三甲医院影像中心：
  • 设备：17×17英寸非晶硒探测器+动态DDR+AI辅助诊断系统
  • 预算：80万-120万元
  • 适用场景：乳腺钼靶、全脊柱成像、术中导航

四、DDR技术演进：从静态成像到智能诊断

1. 能量减影（DES）技术

• 原理：通过双能曝光分离骨组织与软组织信号，生成“骨窗”与“软组织窗”图像，提升肺结节、肋骨骨折的特异性诊断。
• 临床价值：肺癌筛查中，DES技术将微小结节检出率从65%提升至89%。

2. 人工智能（AI）集成

• 自动阅片：AI算法可识别肋骨骨折、气胸、肺结节等典型病变，阅片时间从5分钟缩短至15秒。
• 剂量优化：根据患者体型自动调整kV/mA参数，儿童胸片辐射剂量降低至0.02mGy（传统0.05mGy）。

3. 动态DDR与数字孪生

• 运动解剖可视化：每秒15帧连续曝光，生成关节活动度动态影像，辅助运动医学评估韧带损伤。
• 数字孪生手术规划：结合DDR影像与3D打印技术，术前模拟椎弓根螺钉植入路径，降低手术并发症风险。

五、DDR与传统X光的对比：为何成为主流？
