X射线管在工业检测中的应用实例

作者：潍坊华鼎电子技术发布时间：2025-11-13 09:49点击：

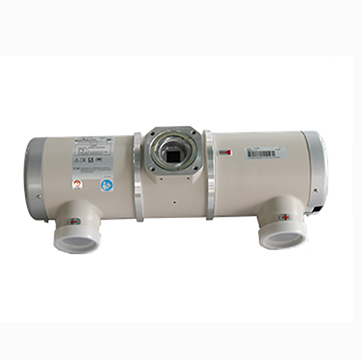

一、先明确：工业检测为什么离不开 X 射线管？

工业检测里的 “无损检测”（不破坏工件就能查缺陷），X 射线管是核心器件 —— 它产生的 X 射线能穿透金属、塑料等材料，根据不同部位的穿透率差异，形成工件内部结构的影像，从而找出肉眼看不到的裂纹、气孔、夹杂等缺陷。尤其对承重、承压类关键工件，X 射线检测能避免因隐性缺陷导致的安全事故，这是行业内普遍认可的高效检测方式。

二、应用实例 1：压力容器焊缝检测，怎么用 X 射线管？

压力容器（比如化工储罐、蒸汽锅炉）的焊缝是薄弱环节，一旦有裂纹或未焊透，高压下可能发生爆炸，所以必须用 X 射线管做 100% 检测，具体应用方式很成熟：

用 “高功率 X 射线管”（管电压 150-200KV、管电流 300-500mA），搭配平板探测器。检测时，将 X 射线管对准焊缝区域，射线穿透焊缝后，探测器接收信号并生成影像；

影像里能清晰看到：若焊缝有 “未焊透”，会出现连续的黑色线条；有 “气孔” 则是分散的小黑点；有 “夹渣” 是不规则的深色斑块。比如检测直径 2 米的化工储罐，一圈焊缝分多次检测，每张影像覆盖 20-30cm 范围，确保无遗漏；

这种检测在化工、能源行业是强制要求，符合《承压设备无损检测第 2 部分：射线检测》标准，而 X 射线管的高穿透力和成像稳定性，是保证检测结果准确的关键。

三、应用实例 2：汽车零部件检测，X 射线管能查哪些问题？

汽车的发动机缸体、变速箱壳体等铸件，内部结构复杂，浇筑时容易产生缺陷，X 射线管主要用于 “铸件内部质量筛查”，常见应用场景有 2 个：

发动机缸体检测：用 “中功率 X 射线管”（管电压 80-120KV），检测缸体内部的 “疏松”（局部密度不均）和 “砂眼”（浇筑时砂子残留形成的孔洞）。比如检测铝合金缸体，X 射线影像能显示缸壁是否有疏松 —— 若疏松区域面积超过标准（通常≤5%），就会影响缸体强度，需要报废；

焊接部件检测：汽车底盘的焊接件（比如悬挂臂与车架的焊接点），用 X 射线管检测 “焊瘤”（多余的焊肉）和 “虚焊”（焊接不牢固）。比如检测钢制悬挂臂焊缝，影像里若出现 “虚焊”，会看到焊缝与母材之间有缝隙，这种部件装车后可能断裂，必须剔除；

现在汽车工厂多是 “在线检测”，X 射线管集成在生产线上，工件随传送带移动时自动完成检测，效率很高，一天能测 thousands 个零部件，这也依赖 X 射线管的连续工作稳定性。

四、应用实例 3：电子元件检测，X 射线管怎么查内部结构？

手机芯片、电源适配器的变压器等电子元件，体积小、精度高，需要 “低功率、高分辨率” 的 X 射线管检测，主要解决 2 个问题：

芯片封装检测：芯片封装时，内部的 “金线”（连接芯片与引脚的细金线，直径仅 20-50μm）可能出现 “断裂” 或 “偏移”。用 “微焦点 X 射线管”（焦点尺寸≤50μm，管电压 30-60KV），能清晰看到金线的形态 —— 若金线断裂，影像里会出现金线中间的 “断点”；若偏移，会看到金线与引脚对位不准，这种芯片装机后会接触不良；

变压器绕组检测：电源适配器里的变压器，绕组绕制时可能出现 “短路”（相邻线圈接触）或 “匝数不足”。用 X 射线管检测，影像能显示绕组的排列 —— 若有短路，会看到某几圈线圈黏连在一起；匝数不足则能通过线圈层数直观判断，比如标准是 10 层，实际只有 9 层，这种变压器会发热异常；

这种检测在电子制造业很普遍，比如手机芯片出厂前 100% 抽检，而 X 射线管的微焦点和高分辨率，是能看清微小结构的核心原因。

五、应用实例 4：钢管 / 管道检测，X 射线管如何实现 “长距离检测”？

石油、天然气用的无缝钢管，长度可达 10-12 米，需要检测管体是否有 “内折”“外折”（轧制时产生的褶皱），以及接口焊接质量，X 射线管的应用有特点：

用 “便携式 X 射线检测系统”，X 射线管和探测器分别放在管道两侧，随检测小车沿管道移动（速度约 1-2 米 / 分钟），实时生成管道的全景影像；

检测 Φ219mm 的石油钢管时，X 射线管的管电压设为 180KV，能穿透 10mm 厚的管壁，影像里若有 “内折”，会在管内壁出现连续的深色条纹；接口焊缝的缺陷也能同步检测，不用分段拆解；

这种检测在管道铺设现场很常用，比如西气东输的管道工程，每段管道焊接后都要用 X 射线管检测，确保无泄漏风险，而便携式 X 射线管的小型化设计，也方便在户外场景使用。

六、这些应用实例里，X 射线管的核心优势是什么？

总结下来，在工业检测中，X 射线管的优势主要有 3 点：

穿透能力适配不同材料：从几毫米的电子元件到几十毫米的厚钢板，调整管电压就能满足穿透需求，不用换检测设备；

成像精准无遗漏：能清晰显示内部微小缺陷（最小可检测 0.1mm 的气孔），避免隐性问题流入市场；

适配多种场景：既有工厂生产线用的固定式管，也有户外用的便携式管，灵活性高，这也是它在工业检测中不可替代的原因。

现在工业检测对 X 射线管的要求还在提升，比如更高的分辨率、更快的检测速度，不过目前的应用已经能覆盖绝大多数关键工件的检测需求，是工业生产中 “安全把关” 的重要工具。
