滤线栅伪影从何而来？

在X光摄影中，滤线栅作为必经的光路组件，其物理结构必然会在成像中留下痕迹。但临床中常见的并非滤线栅本身的直接投影，而是一种形似水波的条纹伪影（如图1），这种特殊现象源于光学领域的摩尔纹效应。

图1：摩尔纹

摩尔纹：隐藏的“视觉陷阱”
当两组空间频率相近的周期性结构重叠时（类似公式：f_moiré=|f₁-f₂|），就会产生肉眼可见的明暗条纹。如图2所示，两组原本平行的细密条纹（上图）叠加后（下图），竟形成了波浪状干涉纹（图3）。这种视觉欺骗在滤线栅与探测器、显示器的分辨率不匹配时尤为明显。

图2： 空间频率接近条纹

图3：空间频率接近条纹重善效果

分辨率差异引发的“视觉共振”

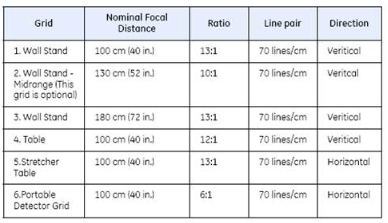

以GE某型号滤线栅为例（参数见图4），其核心参数可拆解为：

图4： grid 参数

• 滤线栅栅格密度：7线/毫米（对应周期143微米）
• 探测器像素间距：200微米（2048×2048矩阵）
• 显示器显示模式：1024×1024缩放显示（41cm×41cm视野）

当X光穿透人体到达探测器时，实际发生了三重“分辨率对话”：

图5：空间频率偏差大条纹重善效果

1. 探测器视角：滤线栅表现为3.5线/毫米的周期结构（7÷2）
2. 显示器视角：该结构进一步被解析为2.35线/毫米（143×3≈429微米）
3. 频率错位：探测器固有分辨率5线/毫米与滤线栅的3.5线/毫米形成显著频差（图5），此时伪影呈现为不连续的杂散条纹；而显示器显示的2.5线/毫米与滤线栅的2.35线/毫米频差极小，最终诱发连续摩尔纹（类似图1和图3的结合表现）。

伪影形态的“分水岭”
通过图6和图5的对比可见：

图6： 空间频率偏差大条纹

• 大频差场景（图6）：当空间频率偏差超过30%时，伪影呈现为不连续的杂散条纹
• 小频差场景（图2至图1的连续变化）：当频率偏差逐渐减小时，就会从离散条纹逐渐演变为图3所示的规律性波浪纹

临床优化策略

1. 硬件适配：优先选择栅格密度与探测器像素间距成整数倍关系的滤线栅（如7线/mm配140微米像素）
2. 显示优化：在PACS工作站设置中关闭“自动缩放”，保持原始分辨率显示（避免图1所示伪影）
3. 参数补偿：对高栅比滤线栅（如12:1）适当降低管电压（5-10kV），利用康普顿效应削弱低频伪影
