在医院放射科，摄影床一体化式 X 线机是常用设备，很多医护人员日常操作时，想了解它的机械结构却不知从何入手。其实它的核心组成并不复杂，主要围绕 “摄影床” 和 “X 线发生与探测系统” 展开，下面就逐一解析关键部件，帮你快速掌握。

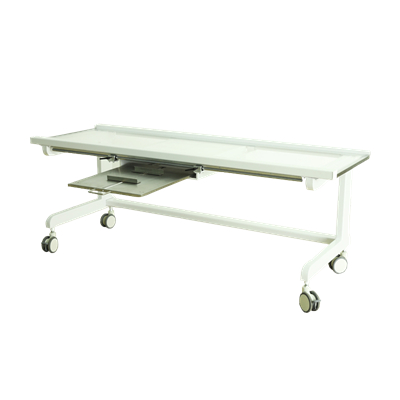

一、核心模块 1：摄影床本体 —— 设备的基础支撑

摄影床是一体化 X 线机的 “底座”，所有机械动作和诊疗操作都围绕它进行，主要包含 3 个关键结构：

床面与床架：床面多采用碳纤维材质，轻便且透 X 线性好，不会影响影像质量，常见尺寸为 200cm×70cm 左右，能满足不同身高患者的检查需求；床架则是承重核心，内部有金属骨架，可支撑患者体重（常规承重≥150kg），同时为其他部件提供安装基础。

升降与移动机构：床面能通过电动或手动方式升降（调节范围通常为 50cm-90cm），方便患者上下床，也能适配不同身高医护人员的操作；部分机型的床面还可前后移动（行程约 30cm），或绕床架旋转（角度范围 0°-90°），满足站立、侧卧等不同体位的拍摄需求，比如拍摄脊柱侧位片时，可调整床面角度让患者保持舒适姿势。

定位与固定装置：床面两侧设有可调节的防护栏，防止患者检查时滑落；床面下方或侧面有标尺刻度，用于精准定位患者检查部位，比如拍摄胸部片时，可根据标尺确定患者胸廓与 X 线球管的距离，保证每次拍摄位置一致，减少影像偏差。

二、核心模块 2：X 线球管组件 ——X 线的 “发生源”

X 线球管是产生 X 线的关键部件，其机械结构主要为了实现精准定位和稳定运行，包含：

球管支架与移动臂：支架多为悬臂式或立柱式，能带动球管在水平、垂直方向移动（部分机型可 360° 旋转），比如拍摄头部片时，可将球管调整到患者头部正上方；移动臂内部有精密的导轨和传动装置，确保球管移动时平稳无晃动，避免因抖动影响影像清晰度。

准直器：安装在球管下方，是控制 X 线照射范围的部件，内部有可调节的铅板，能通过机械旋钮或电动按钮调整照射野大小（比如从 10cm×10cm 调整到 30cm×40cm），避免 X 线过度照射患者非检查部位，减少辐射剂量，这也是临床中保护患者的重要结构。

三、核心模块 3：探测器组件 ——X 线的 “接收与成像端”

探测器负责接收穿过患者的 X 线并转化为影像信号，其机械结构需与球管精准配合，主要包括：

探测器本体与固定架：探测器有平板探测器和影像增强器两种类型，都通过固定架安装在摄影床下方或侧面，固定架需保证探测器与球管中心对齐（偏差≤1mm），否则会导致影像偏移；部分机型的探测器可前后、上下微调，方便与球管配合找到最佳成像位置。

探测器移动与收纳机构：为适应不同检查体位，部分探测器可通过导轨从床面下方移出或收回，比如拍摄患者站立位片时，可将探测器移出至床旁，配合球管完成拍摄；不用时收回床底，节省空间，也避免探测器被碰撞损坏。

四、核心模块 4：辅助支撑与防护结构 —— 保障安全与稳定

除了核心功能部件，还有两个重要的机械结构保障设备安全使用：

设备底座与配重：一体化 X 线机整体重量较大（通常≥500kg），底座采用厚重的金属材质，内部有配重块，防止设备因重心不稳倾倒，尤其在球管和探测器移动到极限位置时，底座能保持设备稳定。

辐射防护屏蔽：床架侧面、球管周围设有铅屏蔽层（铅当量≥1mmPb），减少 X 线泄漏；部分机型的床旁还可加装可移动的铅屏风，进一步保护医护人员免受辐射，这些防护结构的机械设计需符合国家辐射防护标准，确保临床使用安全。

其实摄影床一体化式 X 线机的机械结构，都是围绕 “精准成像”“患者舒适”“操作安全” 设计的。掌握这些核心组成，不仅能帮你更熟练地操作设备，日常维护时也能快速识别部件异常，比如发现球管移动不顺畅，可初步判断是导轨或传动装置的问题，为后续检修提供参考。
