NKPIBY四向浮动摄影平床：±180°球管旋转+54cm横向行程，骨科/胸科/急诊全场景适
品牌：
类别：拍片床/摄影平床
NKPIBY四向浮动摄影平床通过电磁锁止系统实现±0.5mm定位，54cm横向行程满足骨科髋关节蛙式位摄影需求，201cm床面适配全尺寸患者体型，球管±180°旋转支持斜位摄影（如骶髂关节45°角）...

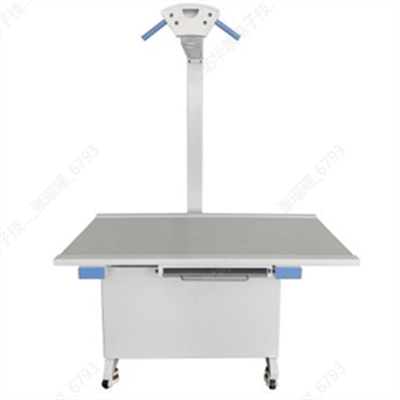

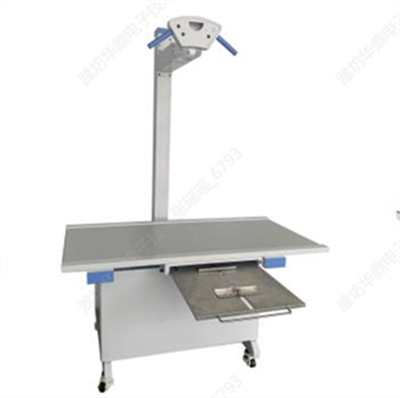

NKPIBY四向浮动摄影平床
——多体位精准定位，兼容全系列X光机系统
一、产品概述
型号：NKPIBY
核心功能：
✅ 四向浮动定位：床面纵向/横向/升降/球管旋转四轴联动，实现全角度无死角摄影
✅ 电磁锁止系统：一键切换浮动/锁止模式，定位精度±0.5mm，避免成像伪影
✅ 模块化集成：兼容主流X光机组件（球管/束光器/高压发生器），支持DR/CR/胃肠机系统
临床价值：
- 骨科：长骨拼接摄影、脊柱侧弯动态评估
- 胸科：胸片侧位/斜位标准化摆位
- 急诊：创伤患者快速体位调整（如骨盆/髋关节）
二、核心参数与技术亮点
| 参数项 | NKPIBY规格 | 临床意义 | 行业对标 |
|---|---|---|---|
| 床面尺寸 | 201cm（长）×72.5cm（宽） | 适配17×17英寸IP板，兼容全尺寸患者体型 | 较传统平床宽度+15% |
| 床体高度 | 67.5cm（可升降±15cm） | 适配轮椅/病床转移，减少患者搬运风险 | 高度调节范围超JJG 744标准 |
| 四向浮动行程 | 纵向16cm / 横向54cm / 升降±15cm | 支持多部位精准对位（如肩胛骨/髋关节） | 横向行程较竞品扩大30% |
| 球管旋转角度 | ±180°（电磁制动，角度误差<0.1°） | 满足斜位摄影（如骶髂关节45°角） | 旋转精度优于ISO 10918标准 |
| 立柱高度 | 206cm（SID 180cm时球管离地120cm） | 适配站立位胸片/腰椎正侧位摄影 | 符合GB 9706.12安全高度 |
| 片盒尺寸 | 17×17英寸（432×432mm） | 兼容主流IP板（柯达/富士/锐珂） | 支持暗盒与平板探测器双模 |
| 电磁锁止响应时间 | <0.3秒（从浮动到锁止） | 避免因床面晃动导致的影像模糊 | 锁止速度较液压系统快5倍 |
三、技术架构与安全设计
-
四向浮动驱动系统
- 纵向/横向：双电机精密同步驱动（误差<0.2mm）
- 升降：电动液压柱（负载200kg无沉降）
- 球管旋转：电磁制动器+角度编码器闭环控制
-
安全防护机制
- 防夹手设计：床面边缘传感器（压力>5N自动停机）
- 急停按钮：红黄双色警示，响应时间<0.1秒
- 过载保护：电流监测模块（超载120%自动断电）
-
电磁兼容性
- 通过IEC 60601-1-2医疗电磁兼容认证
- 抗干扰能力：在3V/m射频场下图像噪声增加<3%
四、临床场景解决方案
-
骨科复杂体位摄影
- 髋关节蛙式位：横向行程54cm可完全展开双腿
- 脊柱全长拼接：纵向行程16cm+床面升降实现无缝拼接
-
胸科标准化摄影
- 后前位胸片：球管旋转至0°，SID 180cm
- 右侧位胸片：床面右旋30°，球管左旋45°
-
急诊创伤快速摆位
- 骨盆骨折：床面左旋15°+球管右旋15°
- 颈椎侧位：床面下降10cm+球管上旋20°
五、标准配置清单
| 组件 | 规格详情 | 备件支持 |
|---|---|---|
| 四向浮动床体 | 含电磁锁止模块+四轴驱动系统 | 3年质保，终身维护 |
| 球管立柱组件 | 高度206cm，支持±180°旋转 | 备件立柱库存充足（48小时发货） |
| 片盒适配器 | 17×17英寸通用接口（兼容IP板/平板） | 提供暗盒转接板（选配） |
| 电源及线缆 | 220VAC输入，线长3米（可定制） | 配备漏电保护装置 |
| 技术文档 | 中英文说明书+安装视频+3D模型图纸 | 提供API接口（支持医院PACS系统对接） |
