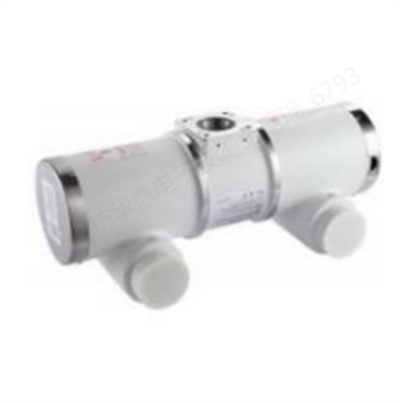

旋转阳极X射线管组件NKQ-1.012.0-125：医疗诊断设备的核心影像引擎

概述

NKQ-1.012.0-125旋转阳极X射线管组件是专为医疗诊断设备设计的高性能核心部件，采用钨表面钼靶结构，支持双焦点模式（1.0mm/2.0mm），最大管电压达125kV，符合IEC 60336:2005及IEC 60522:1999标准，适用于通用X射线诊断系统。

核心参数亮点

1. 精准影像输出

• 焦点尺寸：小焦点1.0mm，大焦点2.0mm（IEC标准）
• 最大管电压：125kV（三相发生器驱动）
• 永久滤过：1.0mm Al（75kV时），可选附加滤过（3×0.5mm，总计2.5mm Al）

2. 高效能量转换

• 输入功率（0.1秒）：
  • 50Hz：大焦点4kW，小焦点21kW
  • 60Hz：大焦点47kW，小焦点22kW
• 阳极转速：50Hz≥2700rpm，60Hz≥3200rpm

3. 可靠机械设计

• 总长度485mm，最大直径153mm，重量约18kg
• 靶角16°，管套与低压端子间电阻≥2MΩ
• 工作温度范围：16~75℃（间歇运行）

4. 辐射安全保障

• 泄露辐射技术参数：125kV，4mA
• X射线覆盖范围：354×354mm（SID 750mm时）

技术优势

• 双焦点灵活切换：满足不同诊断场景的分辨率与辐射剂量需求
• 高转速阳极设计：有效分散热负荷，延长部件寿命
• IEC标准认证：确保设备兼容性与影像质量稳定性
• 紧凑轻量化：便于集成至便携式或固定式X射线系统

应用场景

适用于医院、诊所、体检中心的通用X射线诊断设备，尤其适合需要高精度影像输出与长时间稳定运行的场景，如骨科、胸透等常规检查。

规格参数表

总结

NKQ-1.012.0-125旋转阳极X射线管组件以准确的影像输出能力、高效的热管理设计与严格的标准，成为医疗诊断设备的选择，助力医疗机构提升诊断效率与影像质量。
