滤线栅栅比和焦距有关吗？关联说明

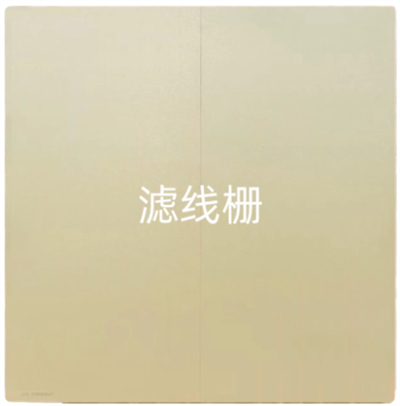

滤线栅基础大揭秘

在 X 射线成像系统里，滤线栅堪称把控影像质量的关键一环。当 X 射线穿透人体时，由于人体组织的阻挡和散射作用，一部分 X 射线会发生散射，这些散射线向各个方向传播，混入最终成像，导致影像模糊、对比度下降 ，就如同噪音干扰纯净的乐章。而滤线栅则能利用自身特殊构造，精准识别并拦截那些偏离正轨的散射线，只放行对成像真正有用的原发 X 射线前往探测器，减少散射辐射对图像的干扰，从而显著提升影像质量，为临床诊断提供更精准的依据。比如在胸部 X 光检查中，心肺等重要器官的细微病变，只有在滤线栅过滤散射线、保障高对比度成像的前提下，才更有机会被放射科医师敏锐捕捉。

滤线栅有几个关键参数，其中之一便是栅比，它指的是滤线栅铅条高度与间隙宽度的比值，例如 8:1 就表明铅条高度是间隙的 8 倍。栅比在散射线抑制方面，就像一个 “效率杠杆”，其数值大小直接左右着对散射线的吸收成效。另一个关键参数是焦距，即滤线栅铅条弧面焦点到 X 光源的距离，它是解决影像几何失真问题的 “校正钥匙”。在实际成像过程中，焦距的准确与否对影像的清晰度和准确性有着极大的影响 。

栅比：散射线的 “掌控者”

栅比作为滤线栅的核心参数，在 X 射线成像中扮演着散射线 “掌控者” 的关键角色。从定义来看，栅比就是滤线栅中铅条高度与间隙宽度的比值，像常见的 8:1、10:1 等，这个比值的变化，对散射线的抑制效果有着直接且显著的影响 。

当栅比数值较高，如 12:1 时，其铅条相对更高，间隙更窄，就如同细密的滤网，对散射线的过滤能力大幅增强。在对肥胖患者进行腹部 X 光检查时，由于人体组织较厚，散射线产生量多，高栅比滤线栅便能凭借强大的散射线吸收能力，有效拦截大部分散射线，极大地减少散射线对影像的干扰，从而呈现出清晰、对比度高的腹部脏器影像，帮助医生更准确地判断病变情况 。但高栅比也有弊端，过高的栅比会降低 X 光的透过率，意味着需要增加 X 射线剂量来保证成像，这不仅可能增加患者接受的辐射量，还可能导致影像灰雾度增加，一定程度上影响图像细节的观察。

与之相对，低栅比滤线栅，例如 6:1，铅条高度与间隙宽度的差距较小，对散射线的抑制能力相对较弱。不过，它在保证一定散射线抑制效果的同时，能让更多 X 光透过，保持较好的信号穿透性 。在对儿童进行四肢检查这类低剂量需求场景下，低栅比滤线栅就发挥了优势，既可以减少散射线干扰，又能避免因过高的 X 射线剂量对儿童娇嫩身体造成潜在伤害，在保障影像质量的基础上，实现了低剂量检查的目标 。

焦距：影像清晰的 “守护者”

焦距，作为 X 射线成像中与滤线栅紧密相关的重要参数，是指滤线栅铅条弧面焦点到 X 光源的距离，它就像是一位默默守护影像清晰度的 “幕后英雄”，在成像过程中发挥着不可替代的关键作用 。

当 X 射线从 X 光源射出，穿过人体到达滤线栅时，焦距的准确与否直接决定了 X 射线能否准确无误地穿过滤线栅的铅条间隙，进而被探测器精准接收 。若滤线栅焦距与设备源到影像距离（SID）不匹配，就如同射击时瞄准点出现偏差，会导致影像模糊，那些原本应该清晰呈现的组织细节变得朦胧不清，让医生难以从中获取准确的诊断信息 。以胸部 X 光检查为例，如果焦距设置不当，可能会使肺部纹理变得模糊，原本清晰的血管、气管影像也变得难以分辨，这无疑会增加医生判断肺部疾病的难度，甚至可能导致误诊或漏诊。

除了影像模糊，焦距偏差还可能引发切线伪影，在影像上呈现出奇怪的线条或阴影，这些虚假的影像特征严重干扰正常的诊断，容易误导医生对病情的判断 。例如在对骨骼进行 X 光检查时，切线伪影可能会被误认为是骨折线，从而造成不必要的医疗干预 。

二者关联深度剖析

（一）内在联系探究

滤线栅栅比与焦距之间存在着紧密且微妙的内在联系，这种联系犹如精密仪器中相互咬合的齿轮，任何一方的变动都会对另一方产生连锁反应 。

从栅比对焦距范围的影响来看，当栅比升高，意味着滤线栅的铅条高度增加，间隙变窄。这就如同搭建了一座更为陡峭的 “迷宫”，散射线想要穿过变得更加困难，高栅比滤线栅在特定角度下对散射线的滤过效果固然更好，可也正因如此，它对焦点位置和距离的要求变得极为严苛，稍有偏差，就会导致散射线无法被有效过滤，从而影响成像质量。这使得其有效焦距范围变窄，X 射线源必须精准地处于特定位置，才能让原发 X 射线顺利通过，而散射线被精准拦截。比如在对头部进行高分辨率 CT 扫描时，使用高栅比滤线栅，就要求 X 射线源与滤线栅之间的距离必须严格控制在极小的误差范围内，否则那些原本能被滤除的散射线就会 “漏网”，混入成像，干扰医生对脑部细微结构的观察 。

（二）匹配原则解读

不同栅比的滤线栅有着各自对应的最佳焦距，遵循这一匹配原则是保障成像质量的关键。低栅比滤线栅，由于其铅条相对较矮，间隙较宽，对散射线的拦截能力相对较弱，但它对焦点位置和距离的要求也较为宽松，通常适用于较短的焦距范围 。在对四肢进行常规 X 光检查时，由于四肢厚度相对较薄，散射线产生量较少，使用低栅比滤线栅，搭配较短的焦距，既能满足基本的散射线过滤需求，又能保证足够的 X 光穿透性，获取清晰的骨骼影像 。

而高栅比滤线栅则恰恰相反，它对散射线的强大过滤能力是以对焦点位置和距离的高要求为代价的，所以需要匹配较长的焦距 。在进行大型器官如腹部的 X 光检查时，因为腹部组织厚，散射线多，使用高栅比滤线栅搭配较长焦距，能够有效过滤大量散射线，呈现出清晰的腹部脏器影像，帮助医生精准诊断病变 。

一旦滤线栅栅比与焦距不匹配，成像质量便会大打折扣。当焦距过短，对于高栅比滤线栅来说，X 射线的入射角度会发生偏差，导致大量原发 X 射线被铅条阻挡，到达探测器的 X 射线剂量不足，影像变得灰暗、模糊，细节难以分辨 。相反，若焦距过长，散射线不能被有效拦截，它们会混入成像，降低影像的对比度，使病变部位与正常组织之间的界限变得模糊不清，给诊断带来极大困难 。

实际应用与案例分析

在医疗领域，滤线栅栅比与焦距的精准匹配对疾病诊断意义重大。某三甲医院放射科在进行腰椎 X 光检查时，起初选用了栅比为 8:1、焦距为 100cm 的滤线栅，搭配常规腰椎检查的标准源到影像距离 110cm。在对多数普通患者的检查中，成像效果尚可，能清晰显示腰椎骨骼轮廓，医生可据此初步判断有无骨质增生、腰椎间盘突出等常见病症 。但在遇到一位体型肥胖的患者时，问题出现了。由于患者腰部组织厚，散射线大量产生，原本的低栅比滤线栅难以有效过滤，影像上出现明显的灰雾，腰椎的细节被掩盖，医生无法准确判断腰椎间盘的突出程度，不得不重新调整参数，换上栅比为 10:1、焦距为 120cm 且与源到影像距离更匹配的滤线栅再次拍摄。这一次，散射线被有效抑制，腰椎的影像清晰呈现，医生得以精准诊断病情，为患者制定合适的治疗方案 。

在工业检测领域，滤线栅栅比和焦距的匹配同样关键。例如在汽车零部件的 X 射线无损检测中，要检测铝合金轮毂内部是否存在裂纹、气孔等缺陷。起初，使用栅比为 6:1、焦距为 80cm 的滤线栅对轮毂进行检测，对于一些结构简单、厚度均匀的小型零部件，成像效果能够满足检测要求，可清晰分辨出内部的细微缺陷 。但当检测大型、结构复杂的轮毂时，由于零部件厚度变化大，散射线增多，低栅比滤线栅无法满足需求，影像中缺陷特征模糊，难以准确判断缺陷的位置和大小。后来，技术人员更换为栅比为 12:1、焦距为 150cm 的滤线栅，并调整设备使焦距与源到工件距离相匹配。再次检测时，轮毂内部的缺陷清晰可见，检测精度大幅提升，有效保障了产品质量 。

总结与展望

滤线栅栅比与焦距紧密相连，共同左右着成像质量。栅比掌控散射线抑制程度，高栅比过滤能力强但对 X 射线剂量和焦距要求高，低栅比则相反 。焦距决定影像清晰度，偏差会引发影像模糊与切线伪影。二者需严格匹配，不同栅比适配不同焦距范围，否则成像质量会大打折扣。

展望未来，滤线栅技术在参数优化方面前景广阔。随着材料科学和制造工艺的持续进步，有望研发出更高效的滤线栅材料，在提升散射线抑制能力的同时，降低对 X 射线剂量的依赖，减少患者辐射剂量 。在智能化方向，借助传感器和智能算法，滤线栅或许能根据被检物体的厚度、密度等因素，实时自动调整栅比和焦距，实现参数的最优匹配，为医学诊断和工业检测提供更精准、高效的成像服务，推动相关领域不断向前发展 。
